卡盘是机床上用来夹紧工件的机械装置。从卡盘爪数上面可以分为两爪卡盘、三爪卡盘、四爪卡盘、六爪卡盘和特殊卡盘。从使用动力上可以分为手动卡盘、气动卡盘、液压卡盘、电动卡盘和机械卡盘。从结构上面还可以分为中空型和中实型。

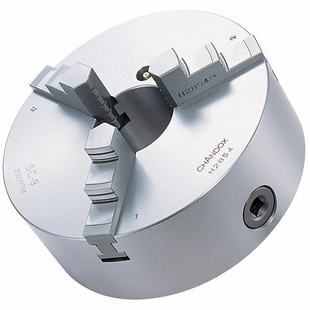

手动三爪卡盘结构

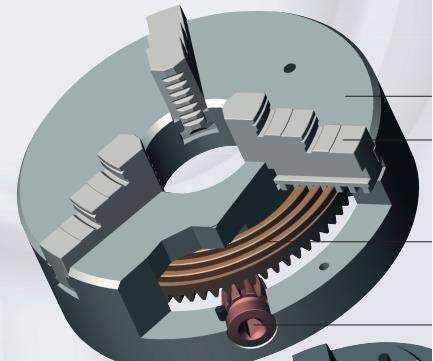

三爪卡盘是由爪盘体、小锥齿轮、大锥齿轮(另-端是平面螺纹) 和三个卡爪组成。三个卡爪上有与平面螺纹相同螺牙与之配合，三个卡爪在爪盘体中的导槽中呈120均布。爪盘体的锥孔与车床主轴前端的外锥面配合，起对中作用，通过键来传递扭矩,最后用螺母将卡盘体锁紧在主轴上。

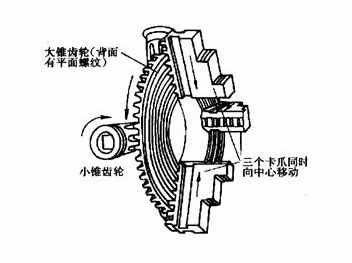

当转动其中一个小伞齿轮时，即带动大伞齿轮转动，其上的平面螺纹又带动三个卡爪同时向中心或向外移动，从而实现自动定心。定心精度不高，约为0.05~0.15mm。

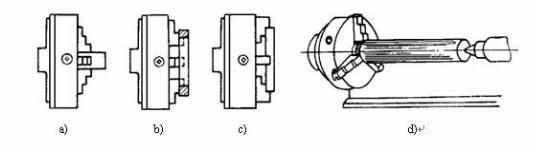

三个卡爪有正爪和反爪之分，有的卡盘可将卡爪反装即成反爪，当换上反爪即可安装较大直径的工件。当直径较小时，工件置于三个长爪之间装夹(下图a)，可将三个卡爪伸入工件内孔中利用长爪的径向张力装夹盘、套、环状零件(下图b)，当工件直径较大，用顺爪不便装夹时，可将三个顺爪换成反爪进行装夹(下图c)，当工件长度大于4倍直径时，应在工件右端用尾架顶尖支撑(下图d)。

动力三爪卡盘结构

动力卡盘属于自动定心卡盘，配以不同的动力装置(气缸、油缸或电机)，便可组成气动卡盘、液压卡盘或电动卡盘。气缸或油缸装在机床主轴后端，用穿在主轴孔内的拉杆或拉管，推拉主轴前端卡盘体内的楔形套，由楔形套的轴向进退使3个卡爪同时径向移动，这种卡盘动作迅速，卡爪移动量小，适于在大批量生产中使用。

---
