冰箱电磁阀工作原理(冰箱电磁阀的结构和工作原理)
电冰箱中的电磁阀主要用于改变制冷剂的流向,以此控制电冰箱不同箱室(冷藏室、冷冻室、变温室)的制冷温度。常见的电冰箱电磁阀主要有二通电磁阀、二位三通电磁阀、一进三出电磁阀、三体六位五通电磁阀等。

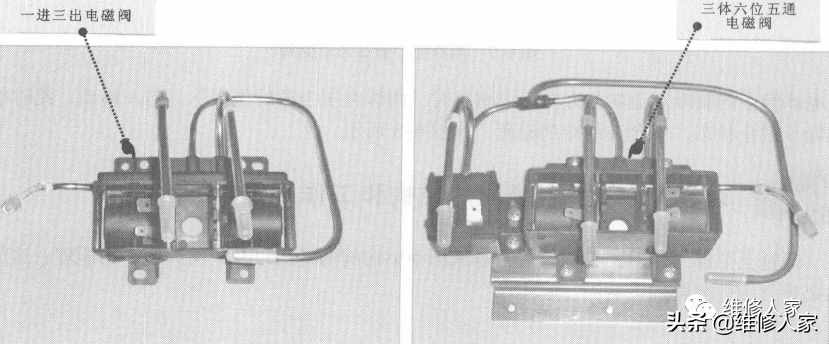

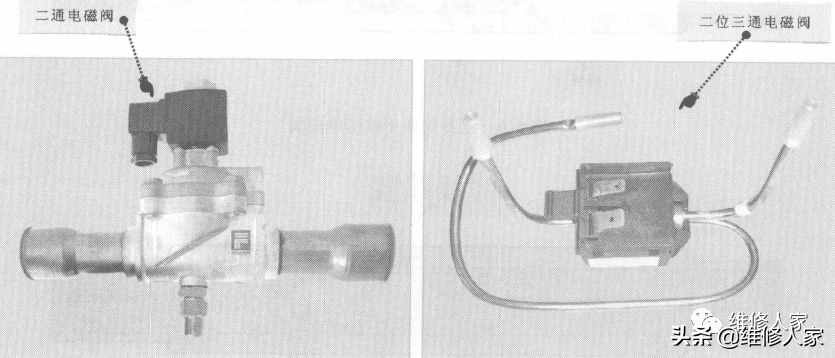

电冰箱中各种电磁阀的实物外形如下图所示:
二通电磁阀

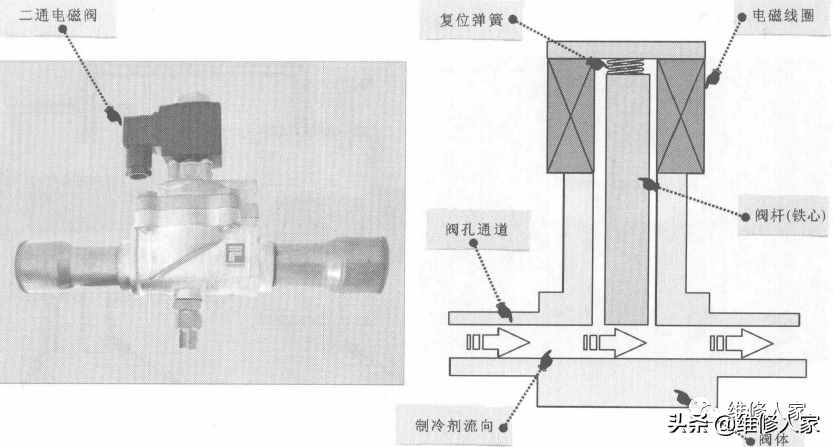

二通电磁阀主要由阀孔通道,电磁线圈,阀杆(铁心),复位弹簧等构成,如下图所示。

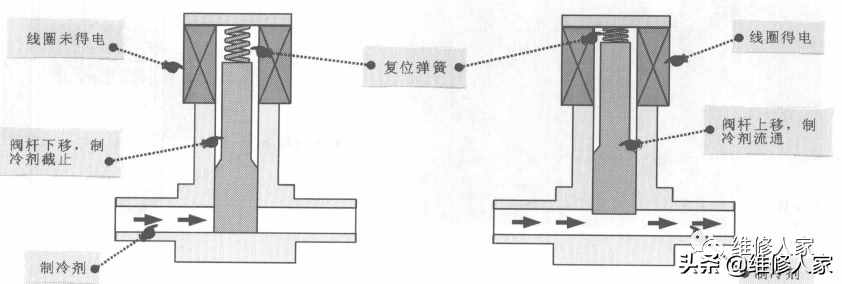

二通电磁阀的工作原理如下图:
当二通电磁阀得电时,阀杆便会受到电磁线圈的作用克服弹簧的弹力,向上运动,使得阀孔通道导通,制冷剂便能够顺畅地流动。当电磁线圈失电时,阀杆在复位弹簧作用下,向下动作,挡住阀孔通道,从而阻断制冷剂的流通,防止高压制冷剂倒流入蒸发器,不仅延长了蒸发器的保温时间,也可有效避免压缩机再次起动时发生液击现象。
二位三通电磁阀
二位三通电磁阀多用于双温双控或多温多控电冰箱中,下图所示为二位三通电磁阀的实物外形及内部结构,从图中可以看到,二位三通电磁阀主要是由进口端、出口端以及阀芯等构成的。

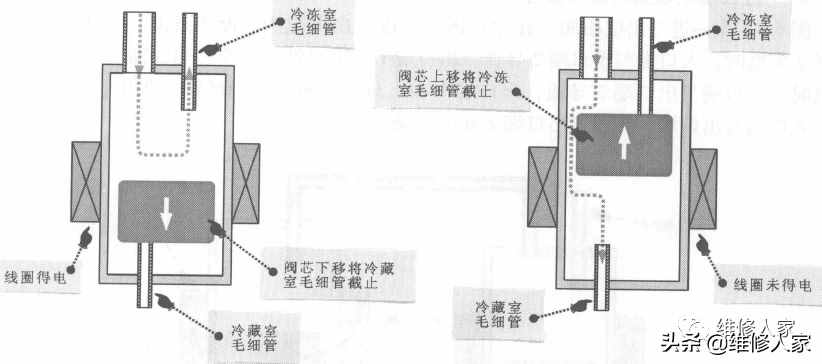

二位三通电磁阀工作原理如下图:
当二位三通电磁阀得电时,电磁阀阀芯移动,交冷藏室毛细管截止,使入口端与冷冻室毛细管导通。当电磁阀供电消失时,电磁阀阀芯将冷冻室毛细管截止,使入口端与冷藏室毛细管导通。

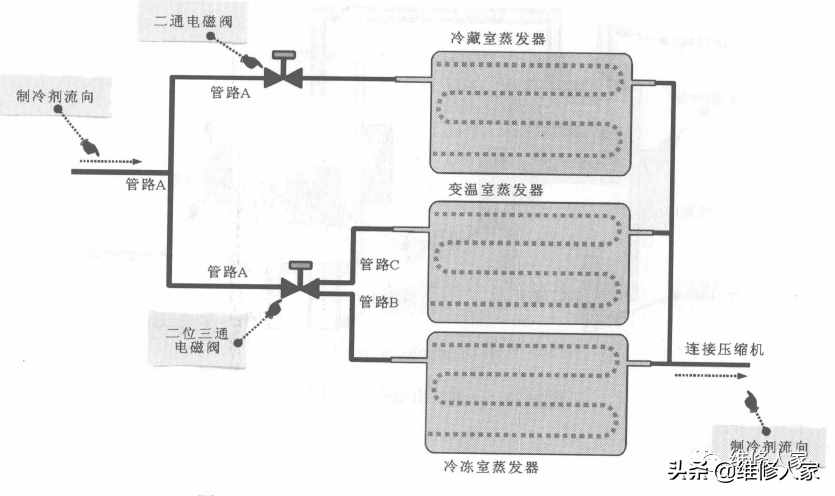

下图所示为二通电磁阀和二位三通电磁阀的具体应用。当控制电路使二通电磁阀导通时,冷藏室蒸发器开始制冷;而当二通电磁阀截止时,冷藏室停止制冷。
—进三出电磁阀

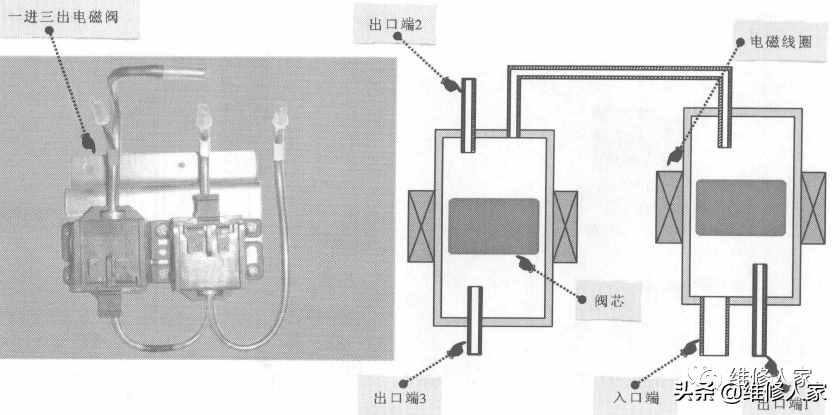

一进三出电磁阀共有四个管口,其中一个管口为进口端,用于连接干燥过滤器,而另外三个管口均为出口端,分别用于连接变温毛细管、冷冻毛细管、冷藏毛细管,如下图所示。

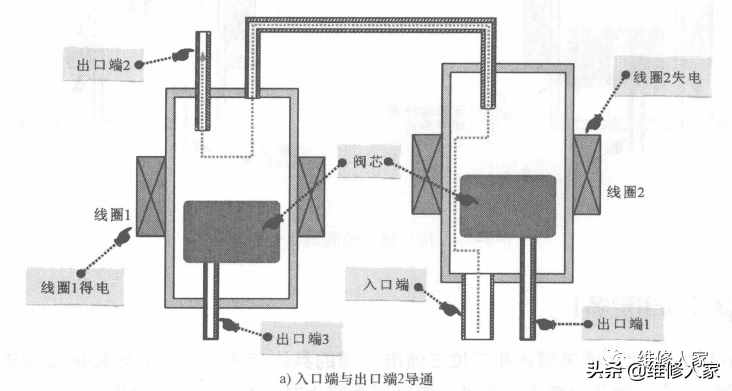

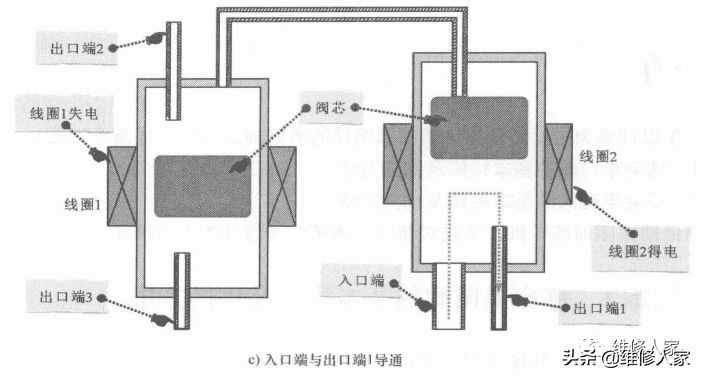

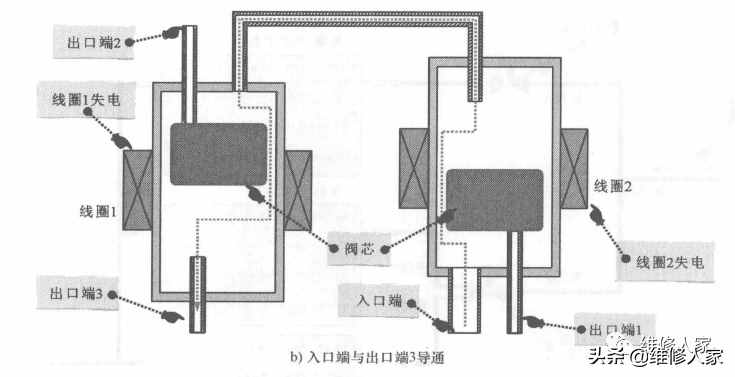

一进三出电磁阀工作原理如下图:
一进三出电磁阀有两组线圈,当线圈1得电,线圈2失电时,入口端与出口端2导通,出口端1和出口端3截止;当线圈1失电,线圈2失电时,入口端与出口端3导通,出口端1和出口端2截止;当线圈1失电,线圈2得电时,入口端与出口端1导通,出口端2和出口端3截止。
下图所示为一进三出电磁阀在电冰箱制冷管路中的具体应用:
当电磁阀线圈1得电、线圈2失电时, 电磁阀出口管B接通,出口管A、C截止,此时,冰箱冷藏室、冷冻室制冷。
当电磁阀线圈1失电、线圈2也失电时, 电磁阀出口管C接通,出口管A、B截止,此时,冰箱冷冻室制冷。
当电磁阀线圈1失电、线圈2得电时, 电磁阀出口管A接通,出口管B、C截止,此时,冰箱变温室、冷冻室制冷。
