电学符号（10个常见的电气元件）

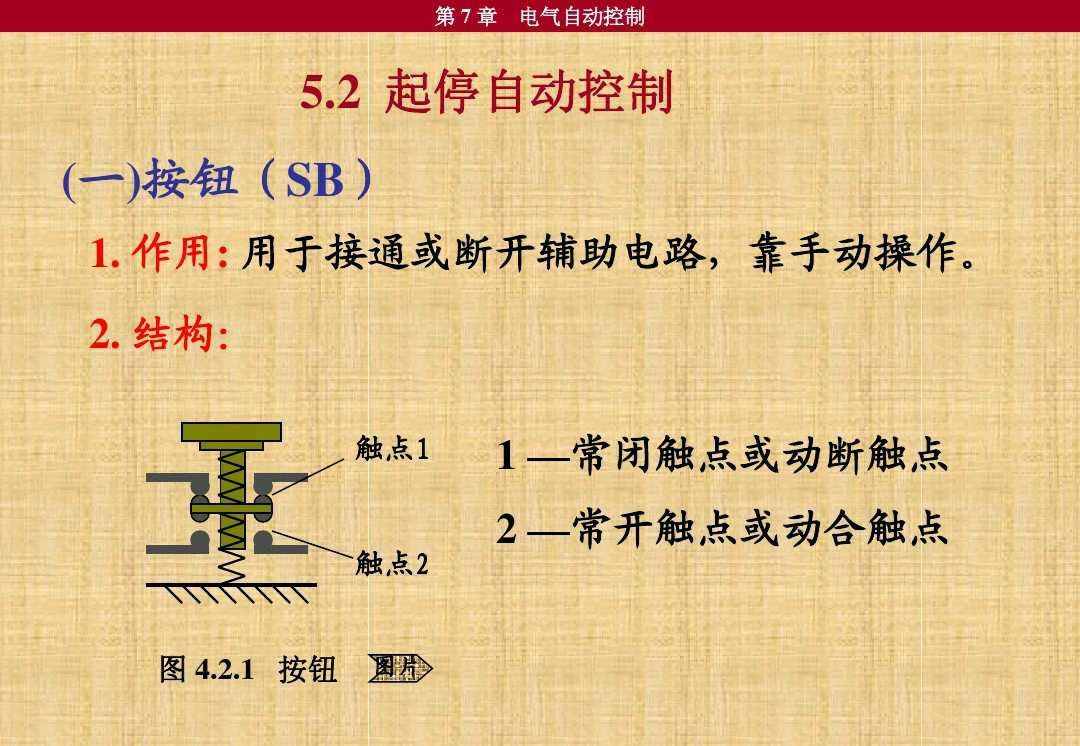

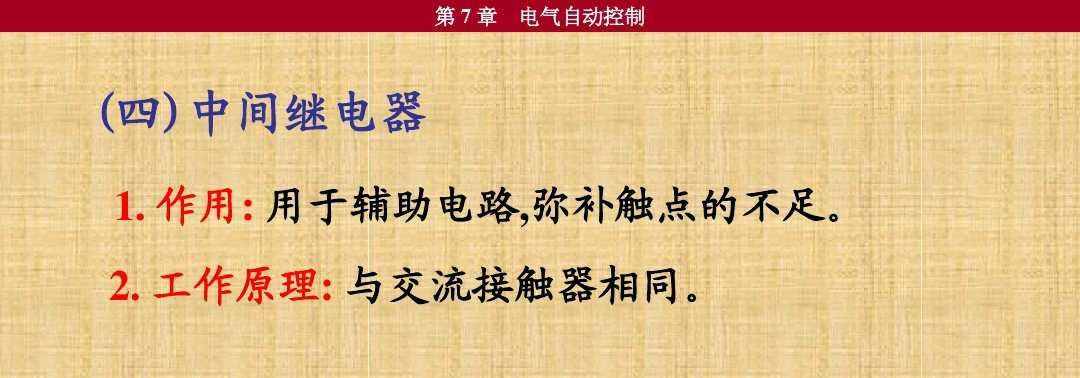

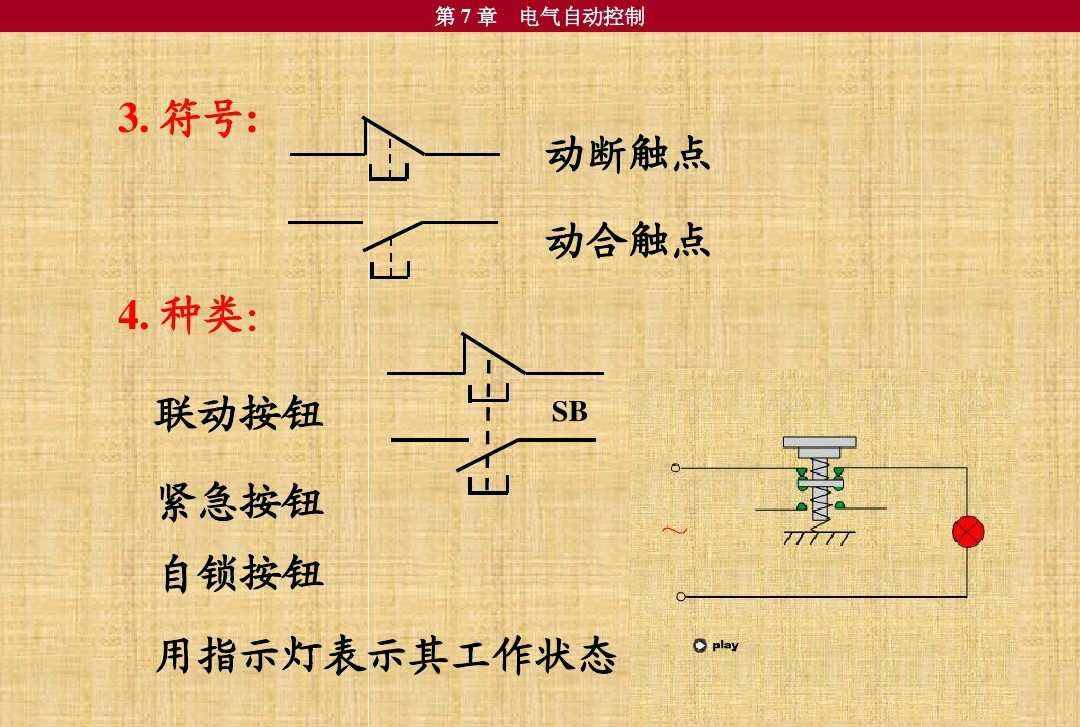

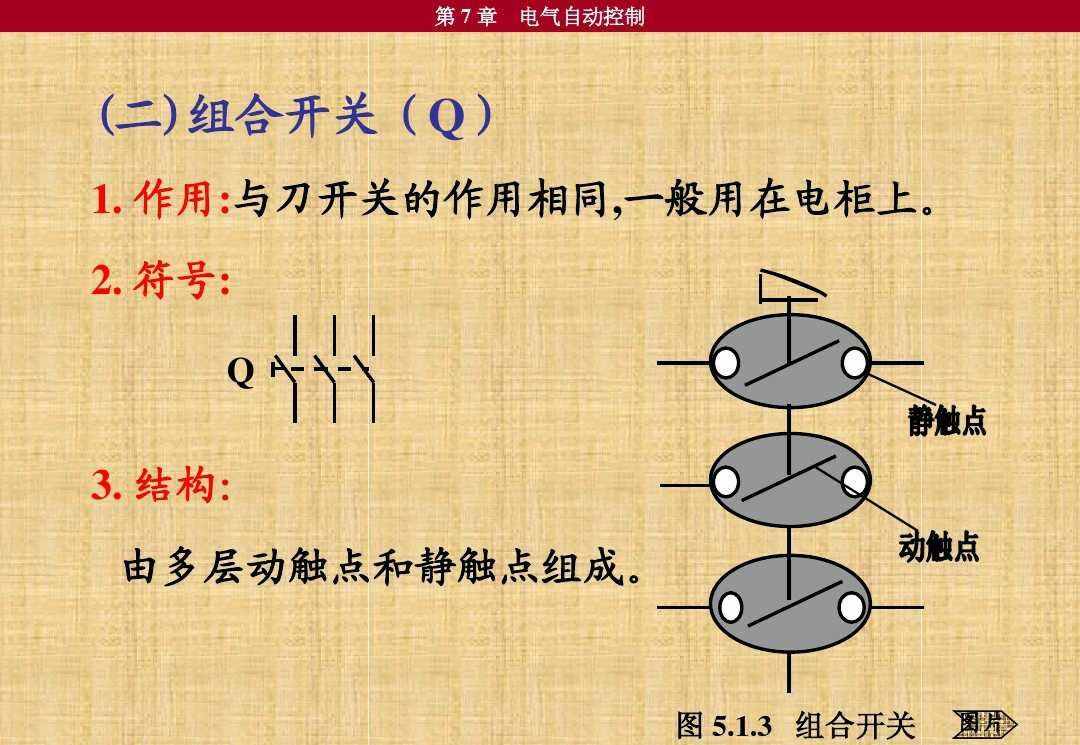

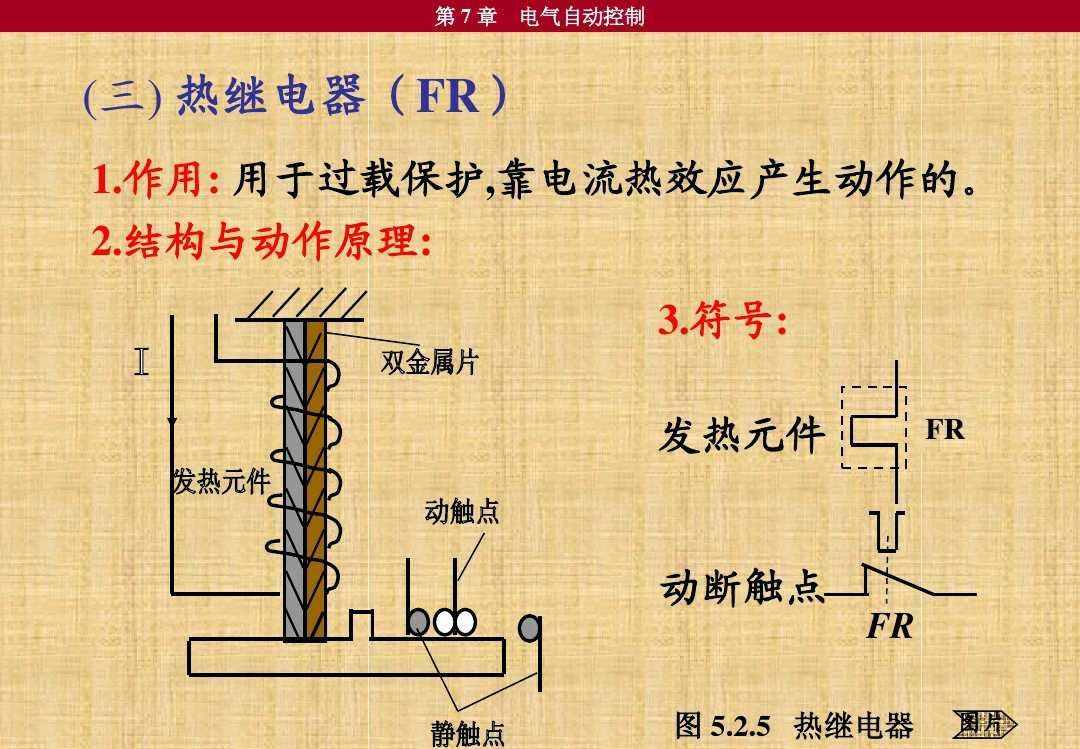

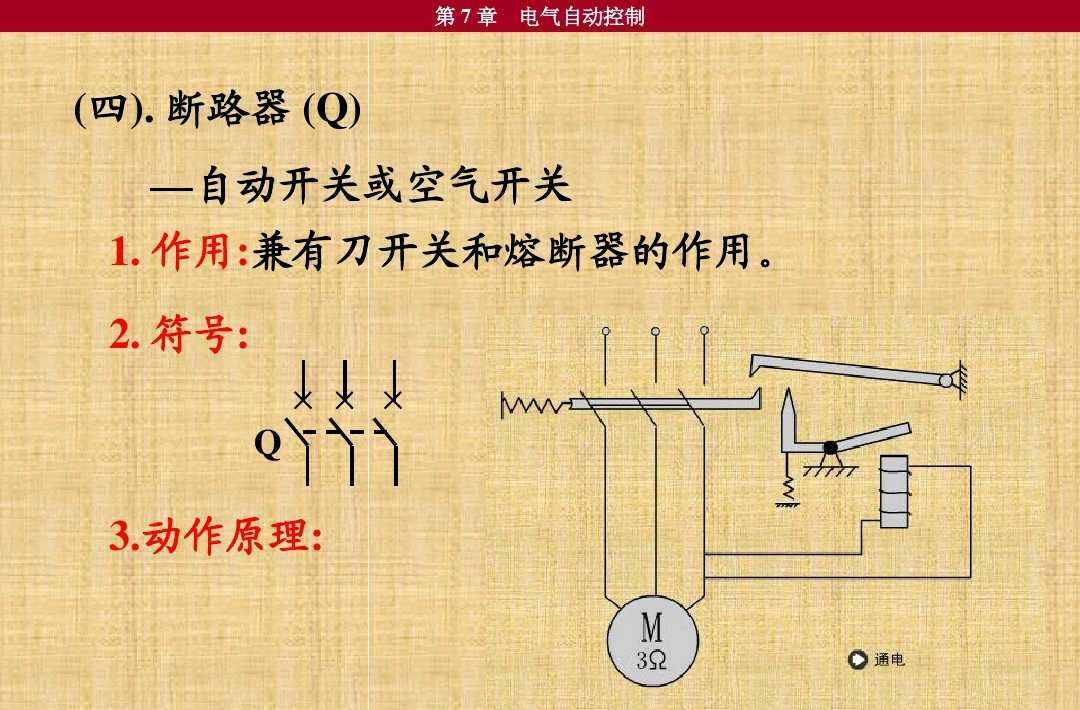

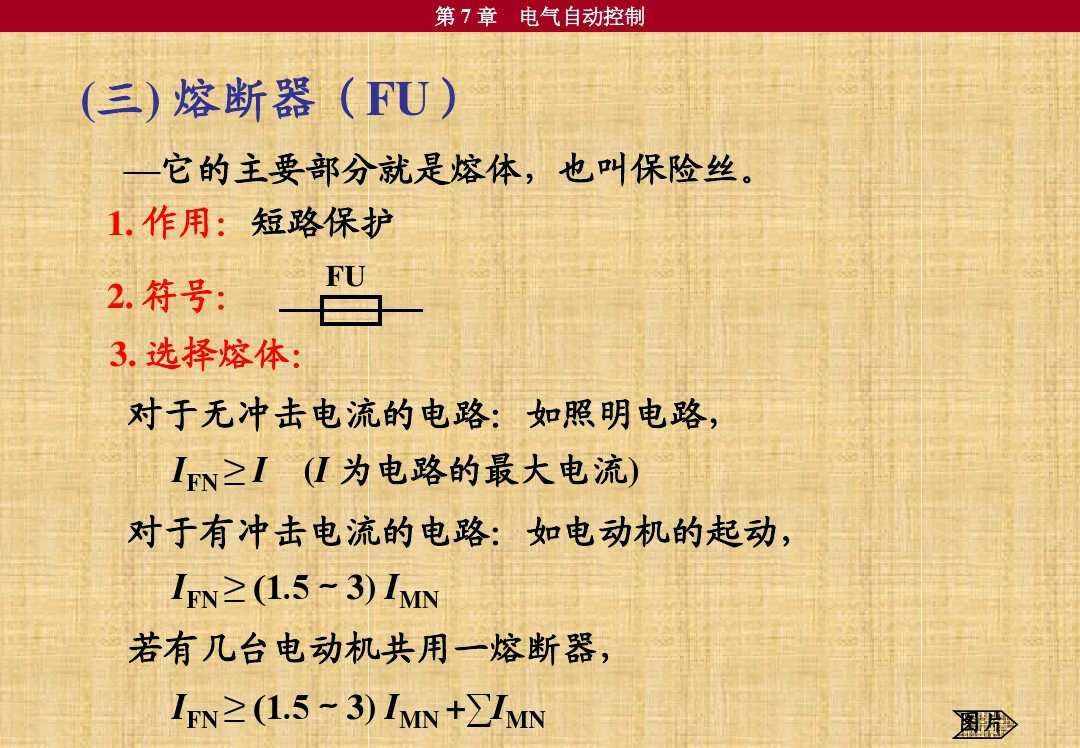

朋友们大家好我是大俵哥，一起来看一下交流接触器的5个入门电路。首先了解一下常见的电气元件：刀开关、组合开关、熔断器、断路器、按钮开关、交流接触器、热过载继电器、中间继电器、行程开关、时间继电器。

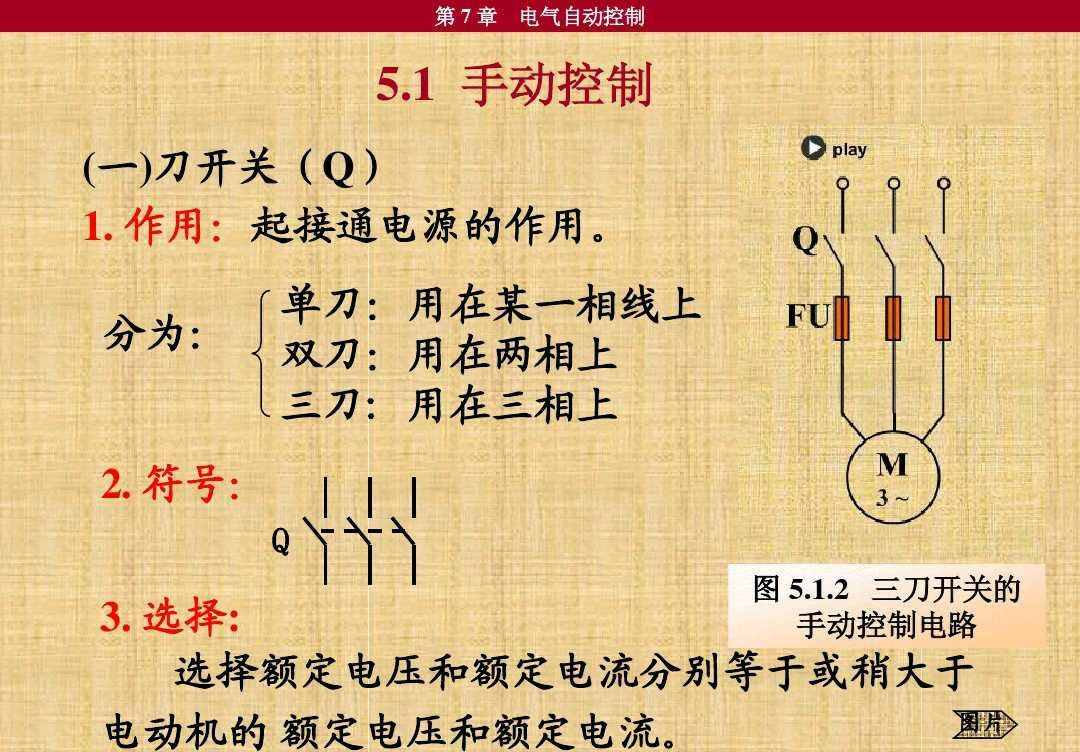

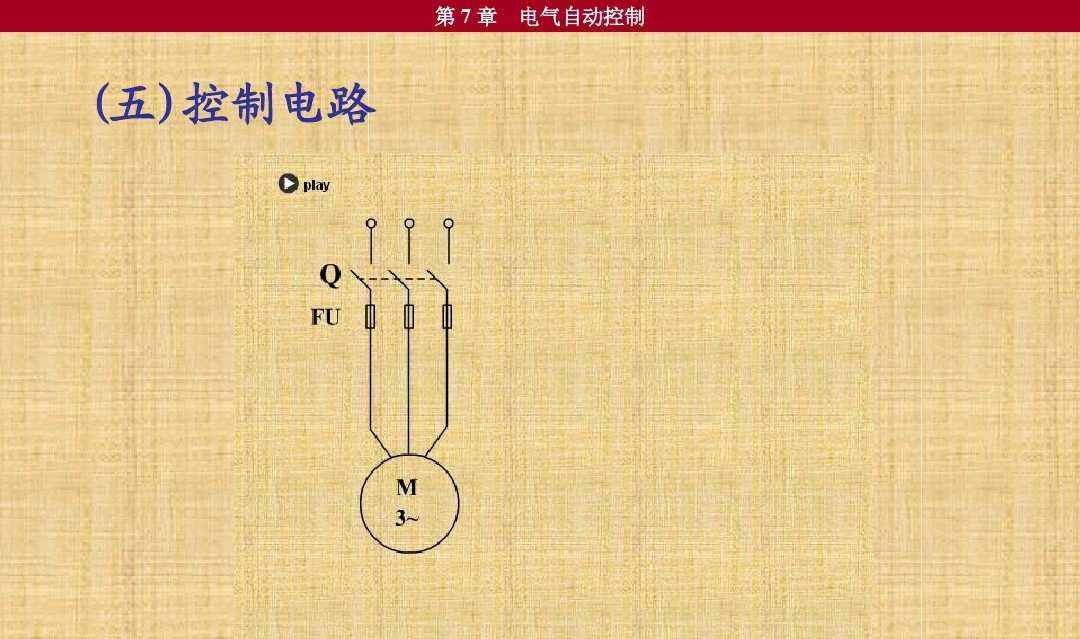

1，手动控制电路

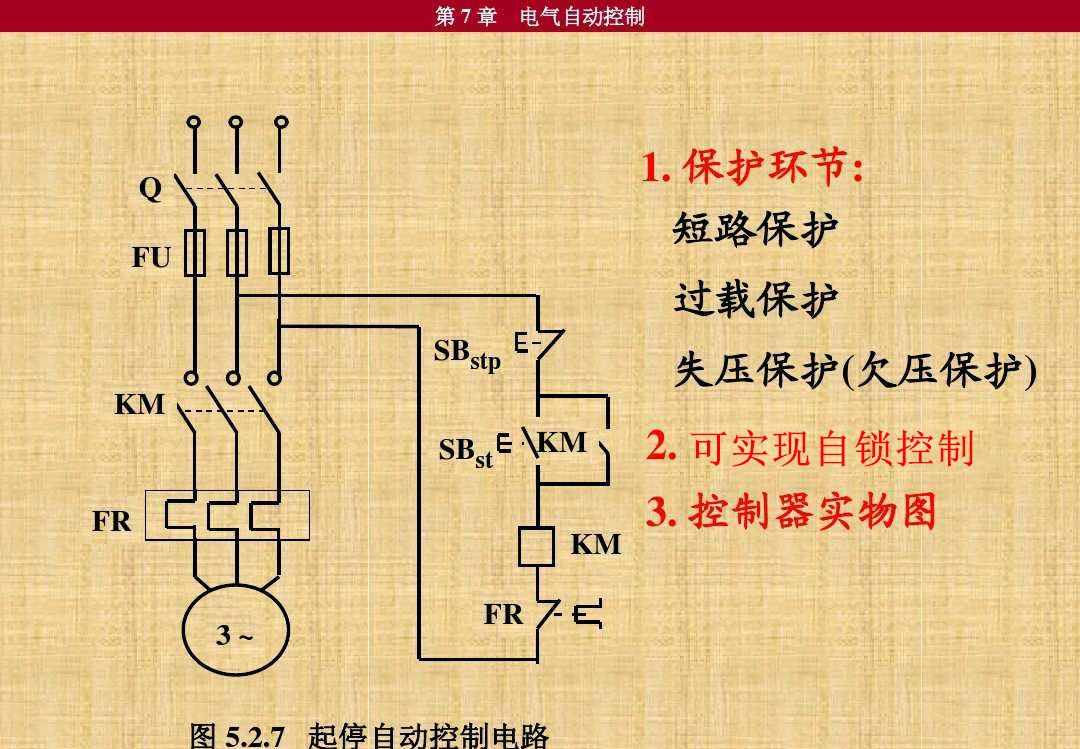

2，启保停控制电路（自锁电路）

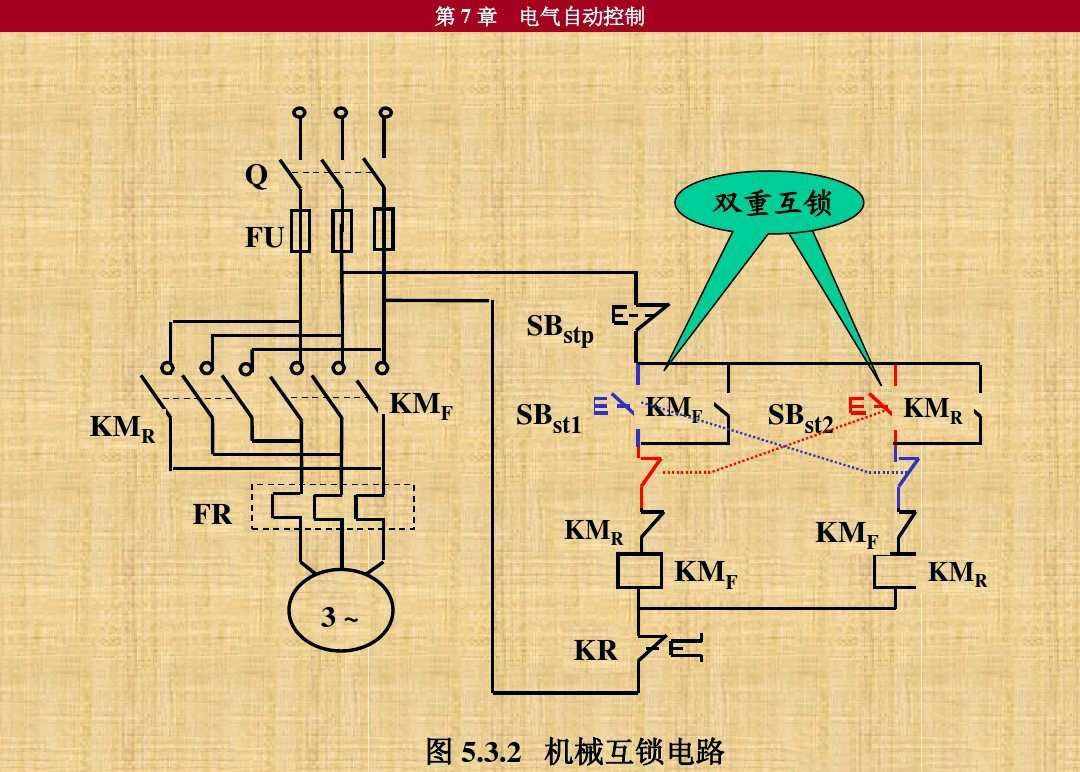

3，正反转控制电路（互锁）

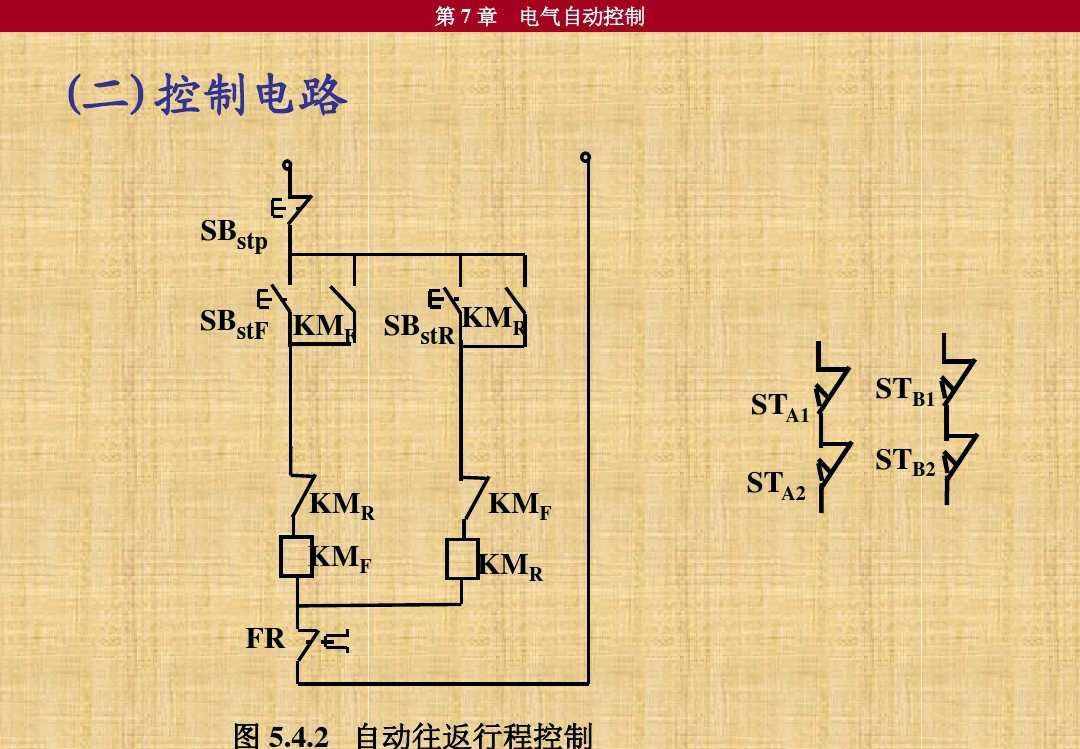

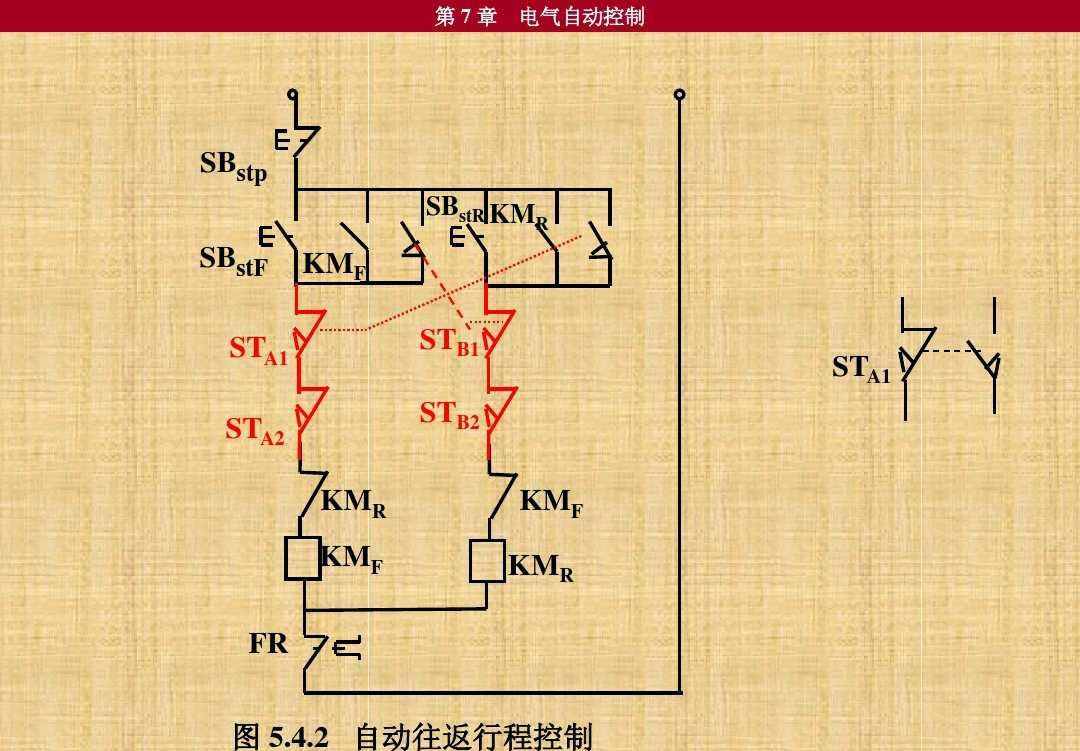

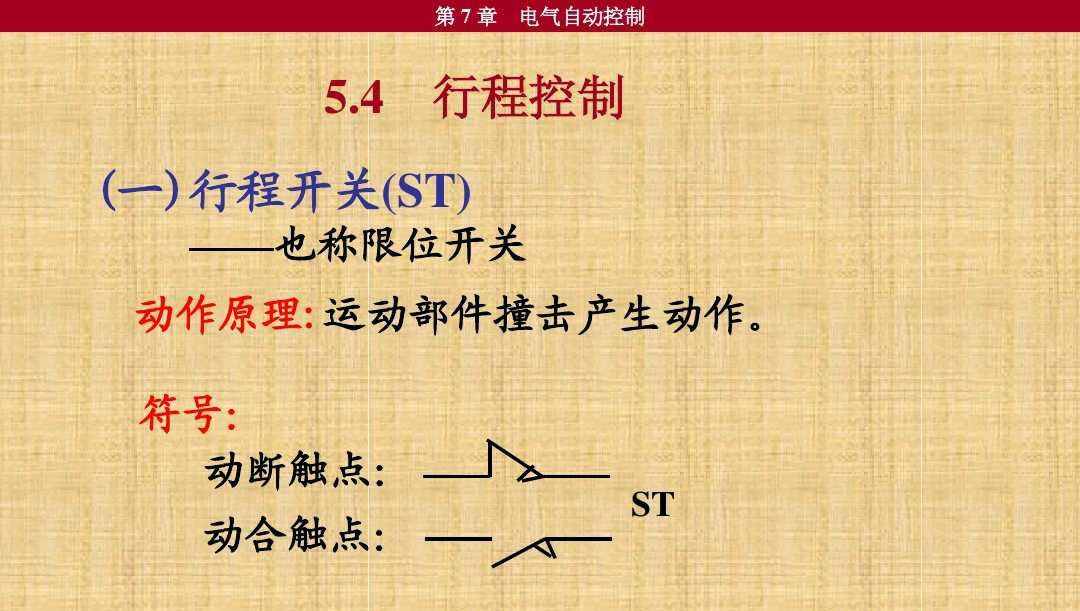

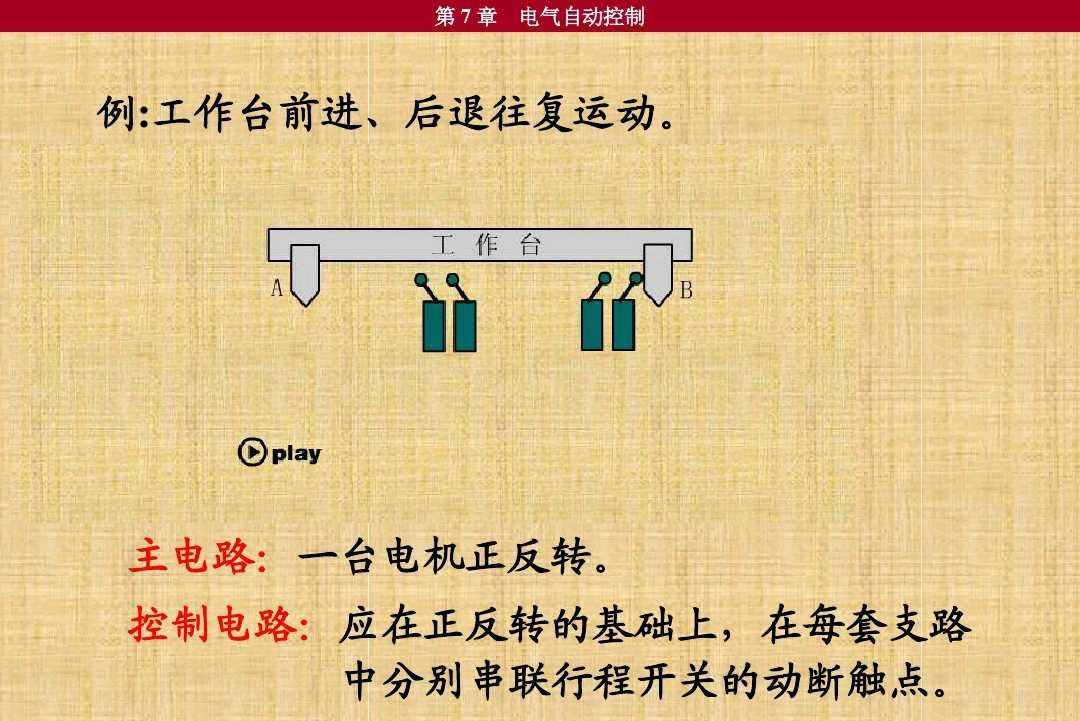

4，行程控制（自动往返电路）

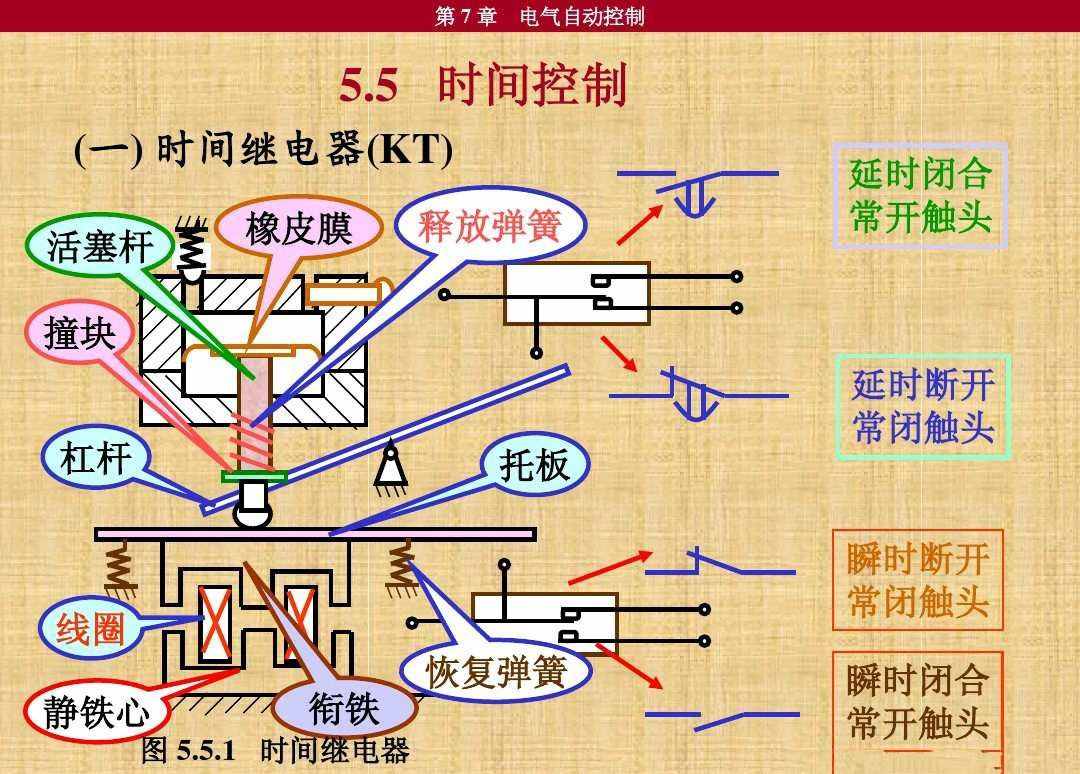

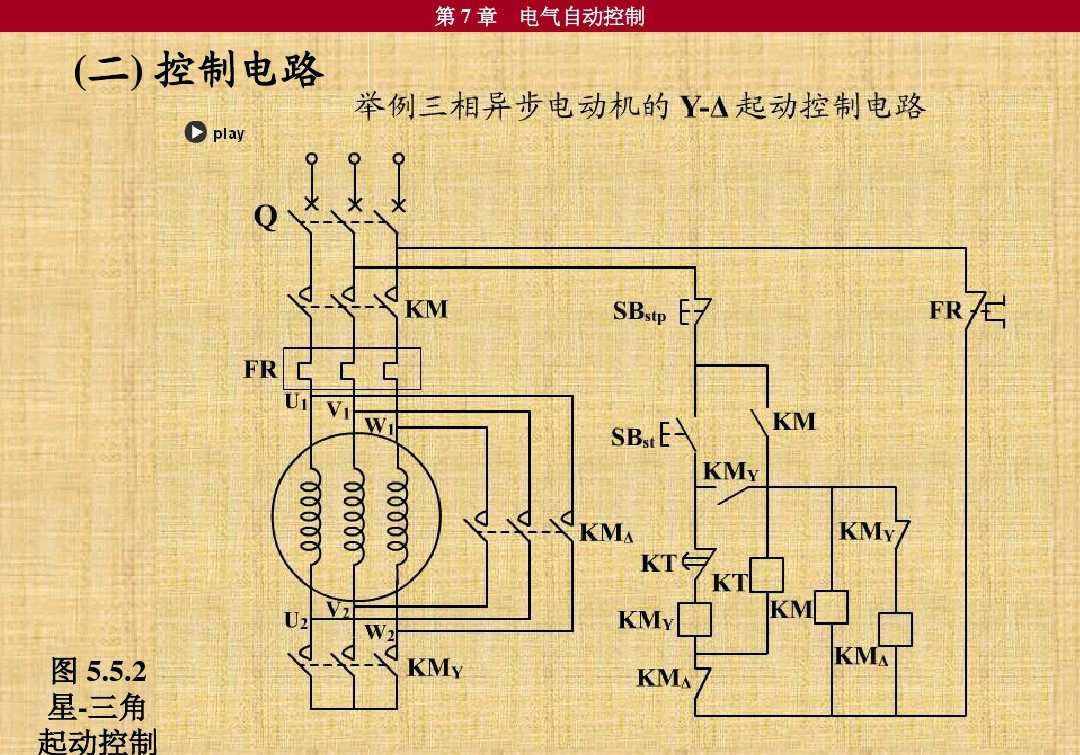

5，时间控制（星三角控制电路）

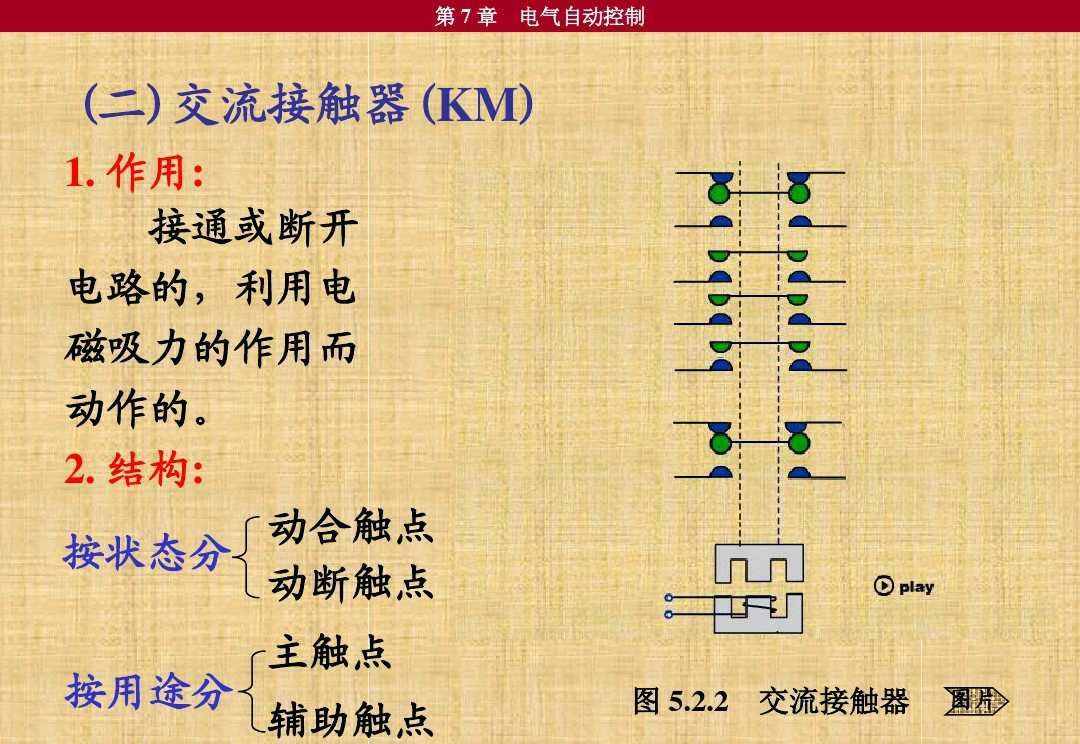

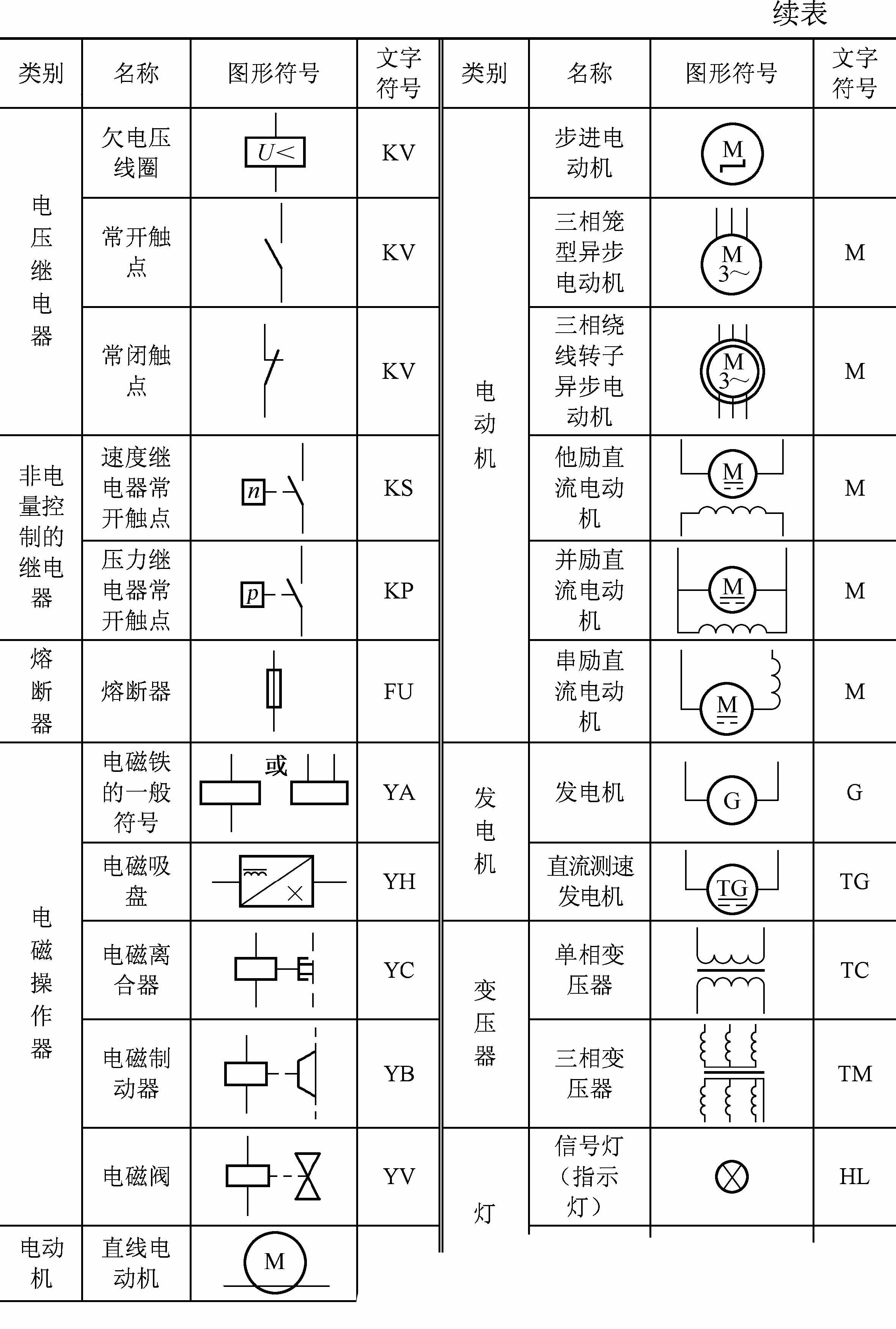

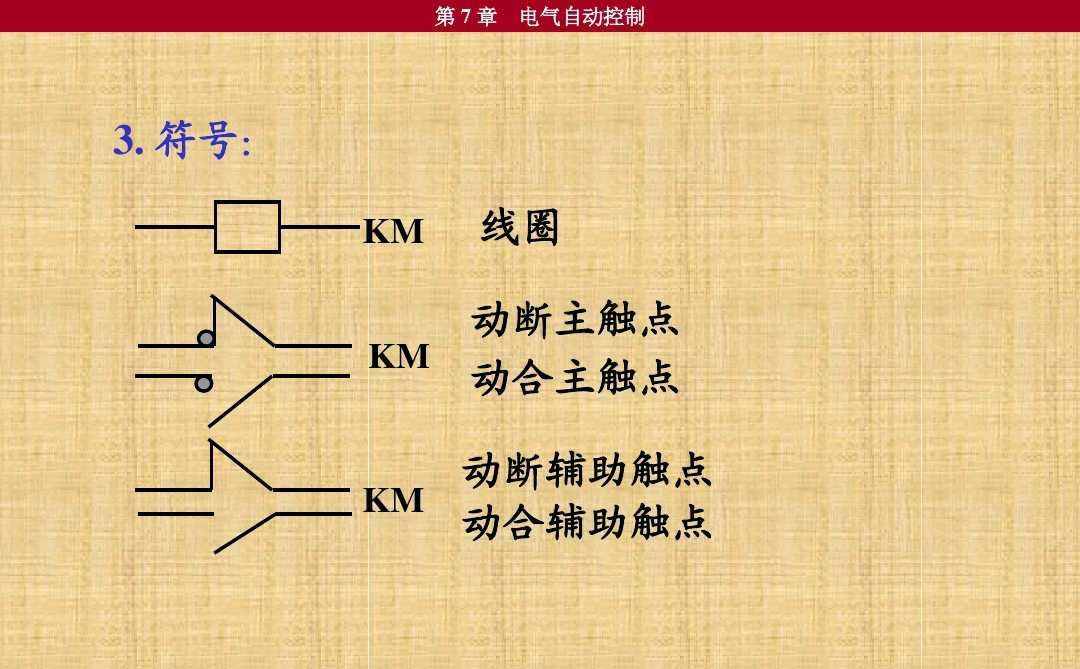

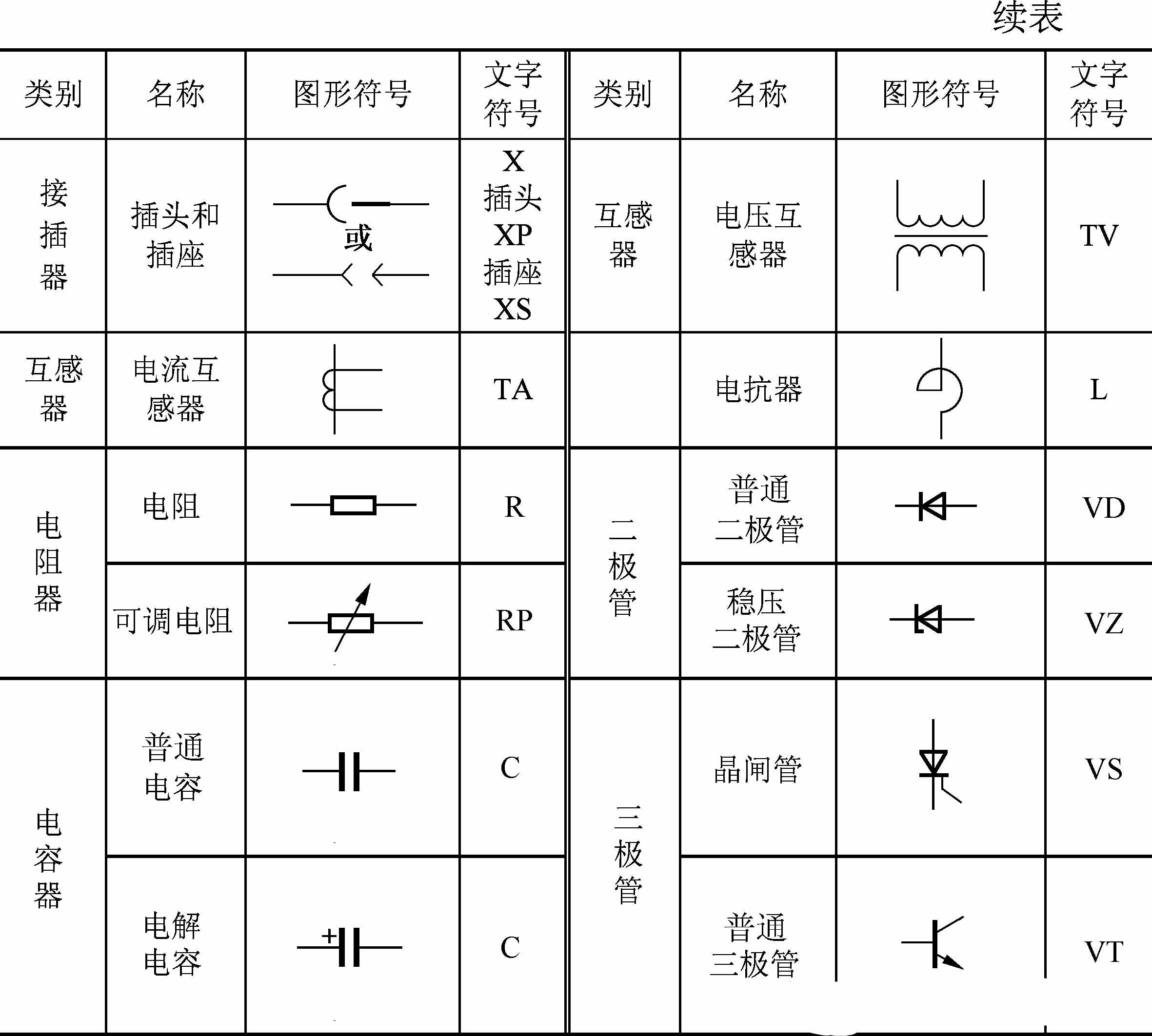

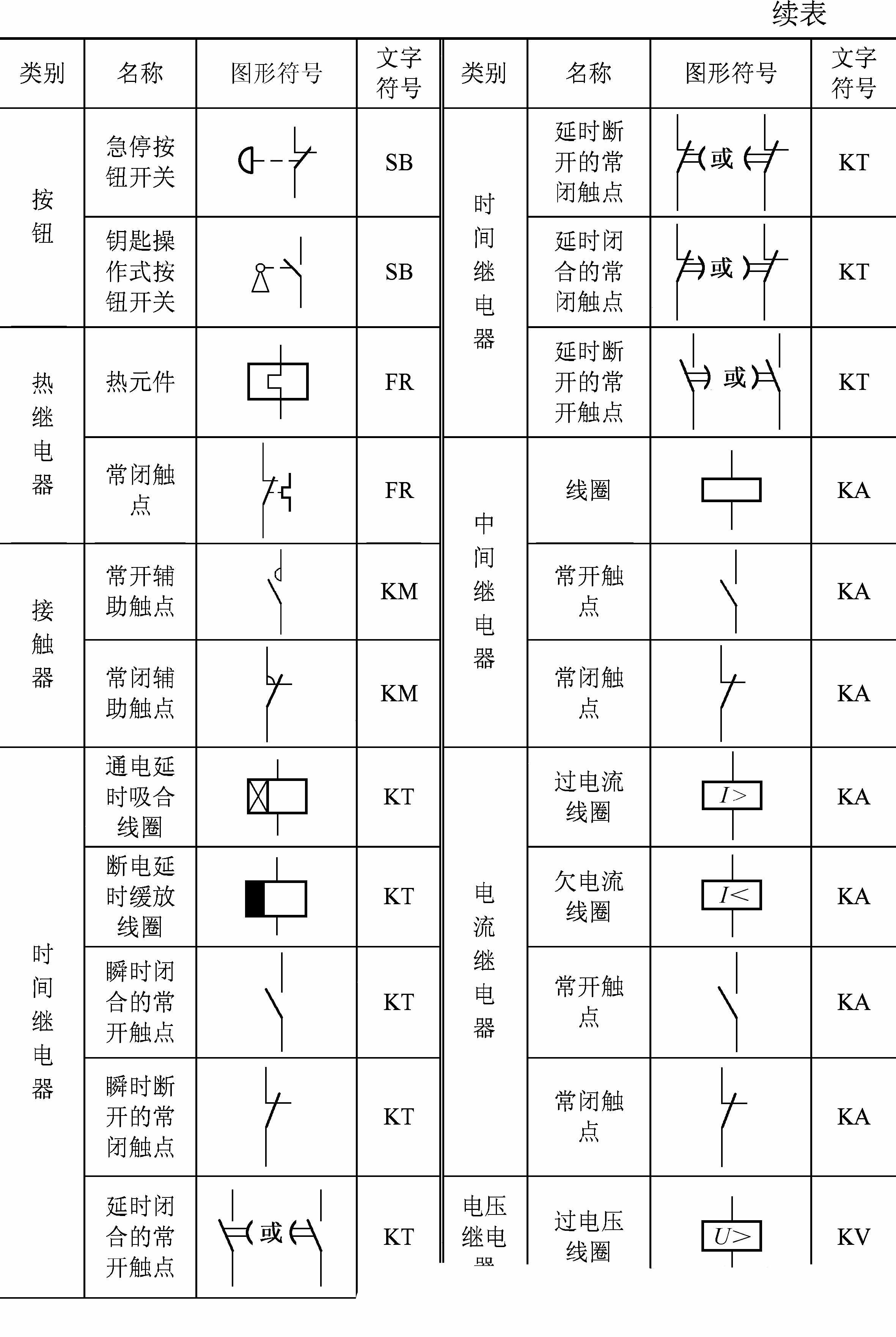

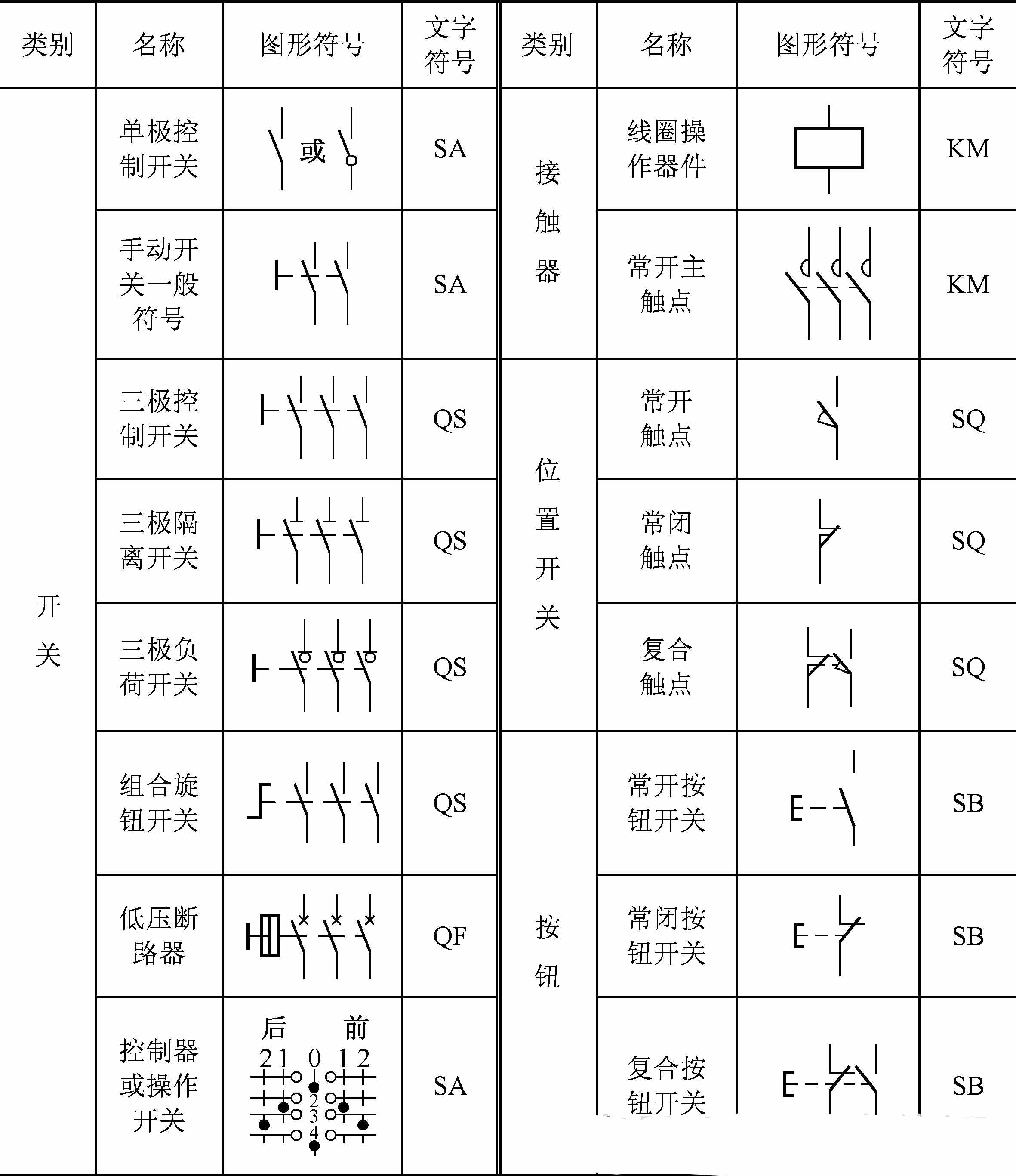

学习电气控制，首先要学会看电路图，这五个电路是电气控制里比较经典的案例，也是实际应用比较广泛的几个电路。很多新手朋友问我：怎么看电路图呢？今天俵哥谈几点技巧，首先我们要认识常见电气元件对应的字母符号和图形符号，同时还要了解这些电气元件的结构和工作原理。比如交流接触器，它的字母符号是KM，它的触点分为三部分：主触点、辅助触点、线圈，所以它的图形符号就有三种，同时我们要知道交流接触器线圈得电的时候，它的主触点和辅助触点同时动作，三组主触点闭合接通主回路，辅助常开触点闭合，辅助常闭触点断开。

先尝试着分析这5个入门电路，然后再慢慢地看一些复杂的电路，复杂的电路其实都是一些基础电路组合而成，原理一通百通。

---
