天机1000联发科和骁龙865（天机1000联发科和骁龙865对比）

今天小编要和大家带来的是天玑1000和骁龙865这两款处理器之间的对比区别，而目前天玑1000和骁龙865这两款处理器也是目前使用频率最高的，那么在性能上哪款处理器会更好呢?下面一起来看看吧。

天玑1000和骁龙865对比评测：

一、实测对比

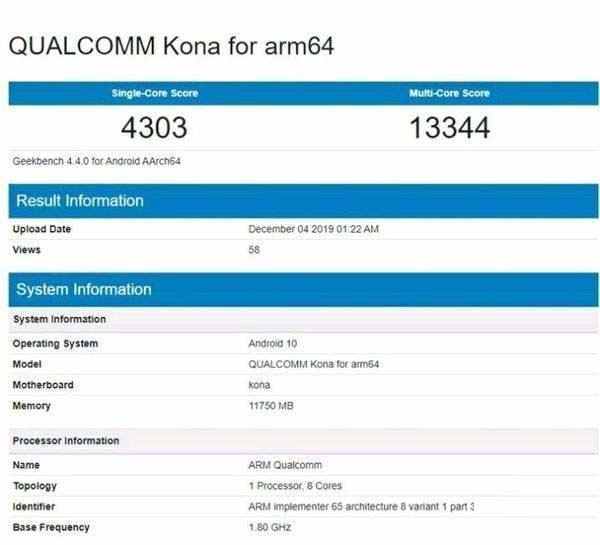

CPU方面：

单核性能骁龙865>天玑1000>麒麟995，多核性能天玑1000≥骁龙865>麒麟995。

GPU能耗比表

GPU：Adreno650性能最强、能耗比最好、核心面积最小。G77MC9主频最高、性能与核心面积次之、能耗比未知(估计和麒麟995差不多)。G76MP16性能最低、能耗比还不错、核心面积最大。

GPU的好坏一般从性能、能耗比和核心面积三个方面来衡量，目前来看，Adreno650在这三个指标上都处于领先地位。

同等性能下，Adreno650的能耗比比Adreno640提升了35%。高通的GPUppt还是很靠谱的，按照Adreno540到630能耗比提升17%的幅度来算，Adreno650的能耗比至少是192fps/w，这还是最差的可能，实际上，Adreno650的能耗比可以达到15fps/w甚至更高。

麒麟995的能耗比是：76÷8=183fps/w，但这个G76MP16的面积实在是太大了，可以说是移动soc历史上规模最大的GPU之一，要知道同制程下Adreno630的面积甚至小于G76MP6。

天玑1000的性能介于两者之间，G77MC9的核心面积明显小于G76MP16这种史诗级大核，能耗比上，同性能下G77比G76节能30%，考虑到这个G77的主频超过800MHz，因此我无法肯定它的能耗比具体是多少。不过可以预见，G77MC9的能耗比不会很差。

ISP、DSP、内存：865>天玑1000>995

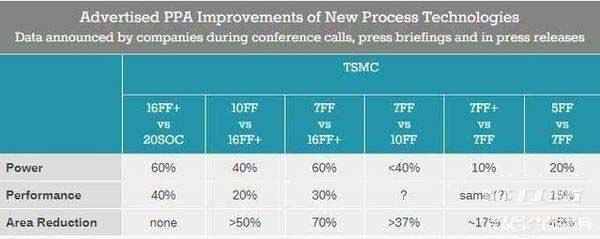

制程工艺

台积电的三种7nm差距并不大

三者的制程一个是7nm，一个是7nmPLUS，一个是7nmEUV。名字虽不一样但是它们都是7nm，2060s再nb也是60，它就是打不过2070。

即便是台积电最理想的升级路线(实际上根本达不到)，7nmEUV在同架构同主频的情况下也就比第一代节能15%，在比较正常的路线图中，EUV带来的节能效果只有10%。

简单的说就是，三种工艺的差别非常小。

基带：高通不得不外挂，联发科和华为有价格优势。

X55基带很强，唯一的缺点就是塞不进soc去，因为毫米波组件太大了。

ISP、DSP、内存：

---
