在我们查看施工图时，必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。如果你不会看施工图纸，下面就有施工老师傅教你看图技巧，一般应抓住以下几个方面。

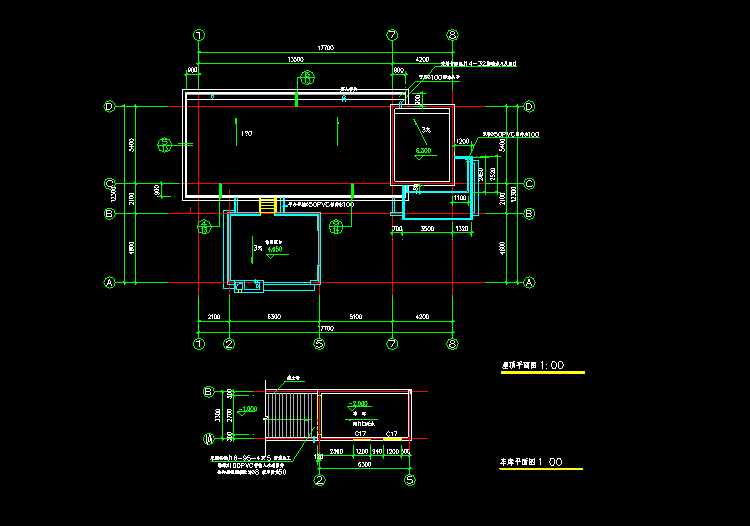

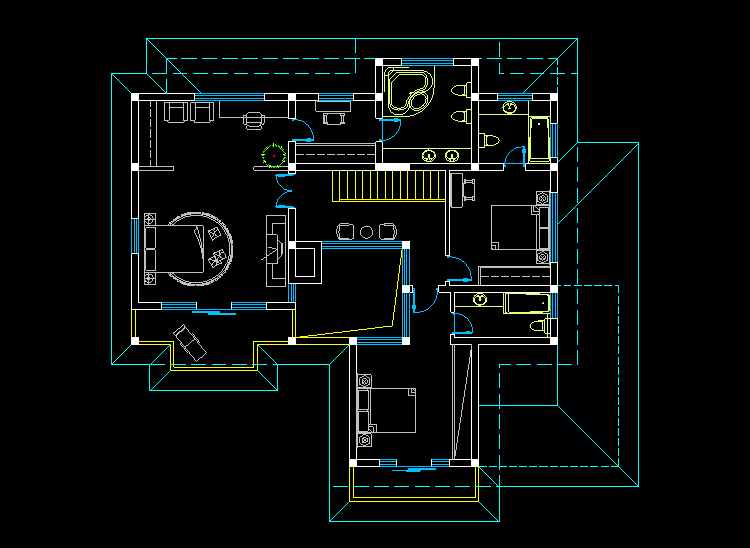

一、 平面图

门在平面图中有开启方向，而窗则没有开启方向，必须查大样图才能确定。

必须弄清轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，才不会造成轴线错误，以免错把所有的轴线都当成中线。

房屋的朝向必须弄清楚，图上若有指北针，以指北针为准，无指北针的以总平面图和总说明上的朝向为准。一般建筑物的平面图中，应符合上北下南、左西右东的规律。

对在每一轴线、每一部位的墙厚也要仔细查对清楚，如哪道墙是一砖，哪道墙是半砖厚，绝对不能弄错。

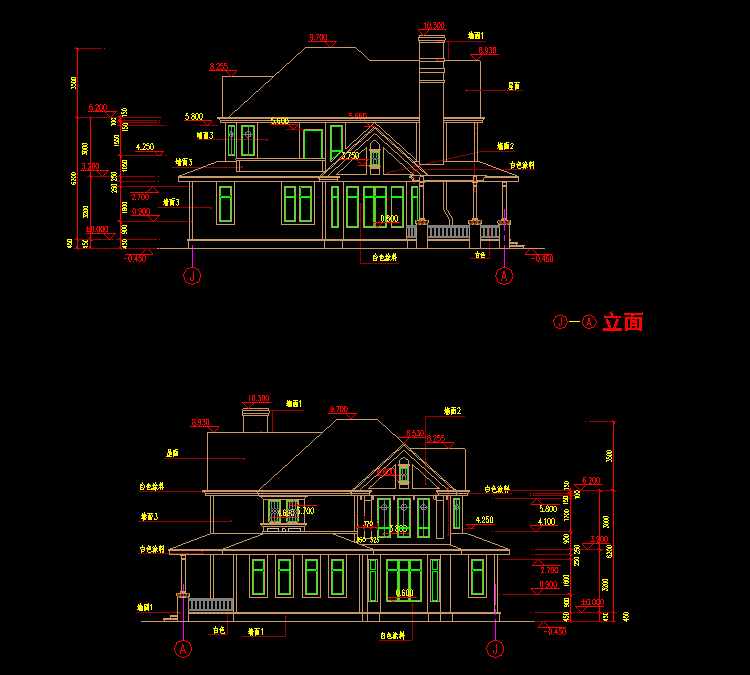

二、立面图

必须掌握门窗洞口的标高尺寸，以便在立皮数杆和预留窗台时不致发生错误。

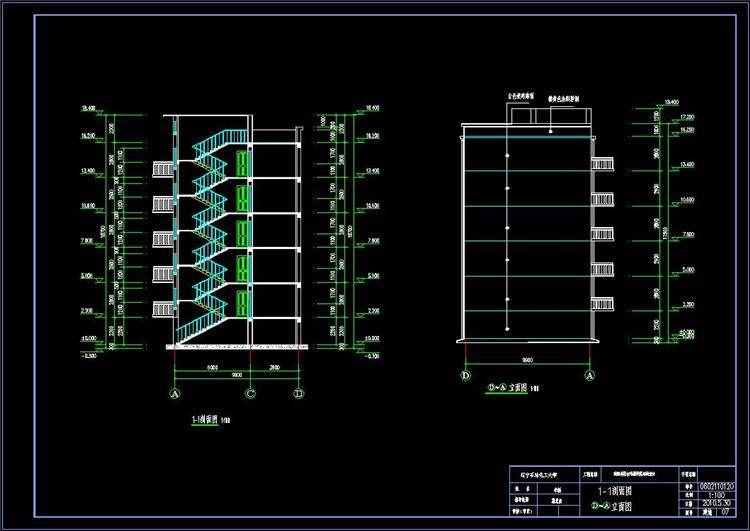

三、剖面图

主要掌握楼层标高、屋顶标高。有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。

四、结构图

主要掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。

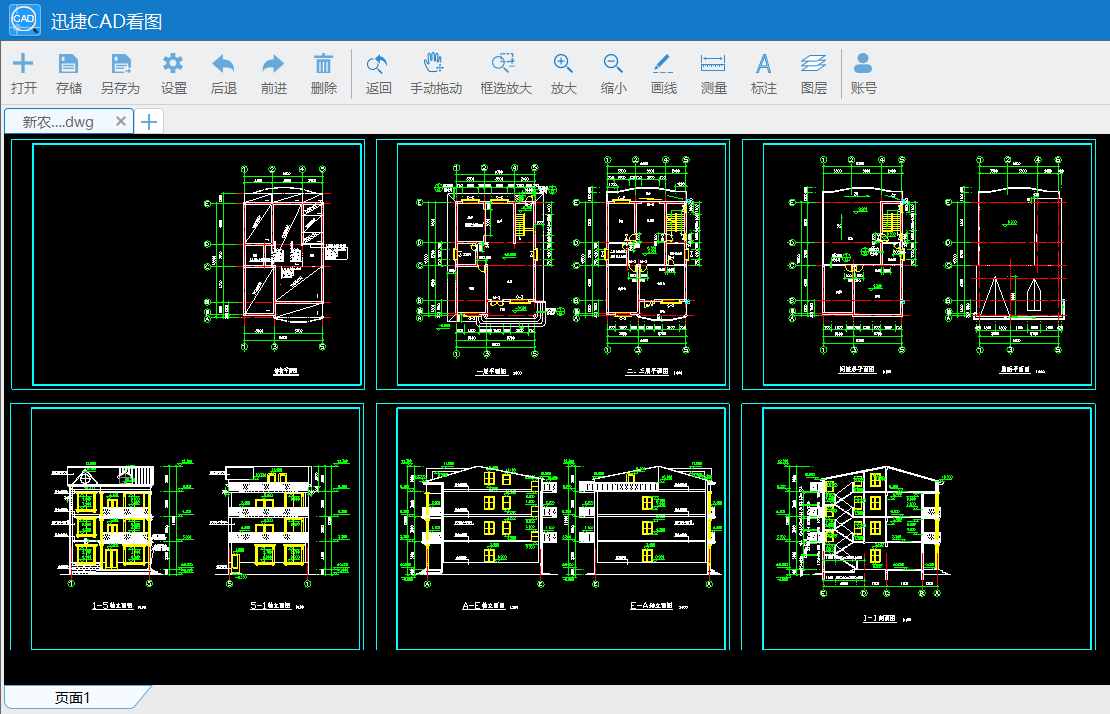

学会了查看施工图的技巧，那么接下来就去要实践，查看CAD图纸，这里使用的是迅捷CAD看图软件，免费查看图纸，还能对图纸进行标注等功能。

---
