交换机工作原理（1分钟简单掌握交换机工作原理）

随着企业网络的发展，越来越多的用户需要接入到网络，交换机提供的大量的接入端口能够很好地满足这种需求。

同时，交换机也彻底解决了困扰早期以太网的冲突问题，极大地提升了以太网的性能，同时也提高了以太网的安全性。

交换机工作在数据链路层，对数据帧进行操作。在收到数据帧后，交换机会根据数据帧的头部信息对数据帧进行转发。

接下来我们以小型交换网络为例，讲解交换机的基本工作原理。

交换机中有一个MAC地址表，里面存放了MAC地址与交换机端口的映射关系。MAC地址表也称为CAM（Content Addressable Memory）表。

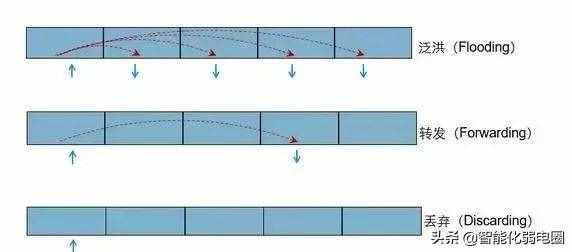

如图所示，交换机对帧的转发操作行为一共有三种：泛洪（Flooding），转发（Forwarding），丢弃（Discarding）。

泛洪：交换机把从某一端口进来的帧通过所有其它的端口转发出去（注意，“所有其它的端口”是指除了这个帧进入交换机的那个端口以外的所有端口）。

转发：交换机把从某一端口进来的帧通过另一个端口转发出去（注意，“另一个端口”不能是这个帧进入交换机的那个端口）。

丢弃：交换机把从某一端口进来的帧直接丢弃。

交换机的基本工作原理可以概括地描述如下：

如果进入交换机的是一个单播帧，则交换机会去MAC地址表中查找这个帧的目的MAC地址。

1）如果查不到这个MAC地址，则交换机执行泛洪操作。

2）如果查到了这个MAC地址，则比较这个MAC地址在MAC地址表中对应的端口是不是这个帧进入交换机的那个端口。如果不是，则交换机执行转发操作。如果是，则交换机执行丢弃操作。

如果进入交换机的是一个广播帧，则交换机不会去查MAC地址表，而是直接执行泛洪操作。

如果进入交换机的是一个组播帧，则交换机的处理行为比较杂，以后会在讲。

另外，交换机还具有学习能力。当一个帧进入交换机后，交换机会检查这个帧的源MAC地址，并将该源MAC地址与这个帧进入交换机的那个端口进行映射，然后将这个映射关系存放进MAC地表。

交换机初始状态

初始状态下，交换机并不知道所连接主机的MAC地址，所以MAC地址表为空。如图，SWA为初始状态，在收到主机A发送的数据帧之前，MAC地址表中没有任何表项。

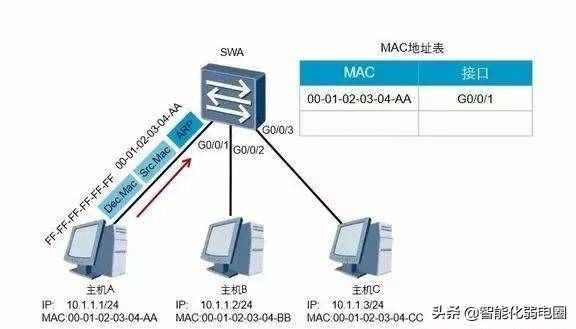

学习MAC地址

主机A发送数据给主机C时，一般会首先发送ARP请求来获取主机C的MAC地址，此ARP请求帧中的目的MAC地址是广播地址，源MAC地址是自己的MAC地址。

SWA收到该帧后，会将源MAC地址和接收端口的映射关系添加到MAC地址表中。

缺省情况下，X7系列交换机学习到的MAC地址表项的老化时间为300秒。如果在老化时间内再次收到主机A发送的数据帧，SWA中保存的主机A的MAC地址和G0/0/1的映射的老化时间会被刷新。

此后，如果交换机收到目标MAC地址为00-01-02-03-04-AA的数据帧时，都将通过G0/0/1端口转发。

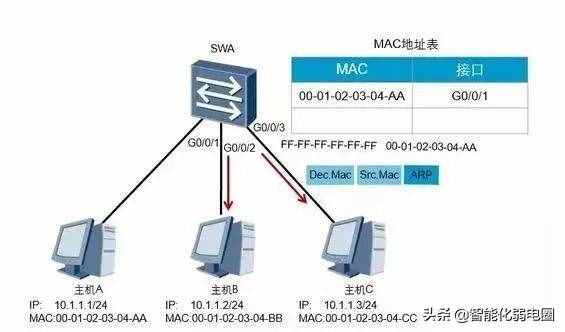

转发数据帧

主机A发送的数据帧的目的MAC地址为广播地址，所以交换机会将此数据帧通过G0/0/2和G0/0/3端口广播到主机B和主机C。

目标主机回复

主机B和主机C接收到此数据帧后，都会查看该ARP数据帧。但是主机B不会回复该帧，主机C会处理该帧并发送ARP回应，此回复数据帧的目的MAC地址为主机A的MAC地址，源MAC地址为主机C的MAC地址。

SWA收到回复数据帧时，会将该帧的源MAC地址和接口的映射关系添加到MAC地址表中。如果此映射关系在MAC地址表已经存在，则会被刷新。然后SWA查询MAC地址表，根据帧的目的MAC地址找到对应的转发端口后，从G0/0/1转发此数据帧。

---
