脚手架计算（实例图“解”脚手架计算）

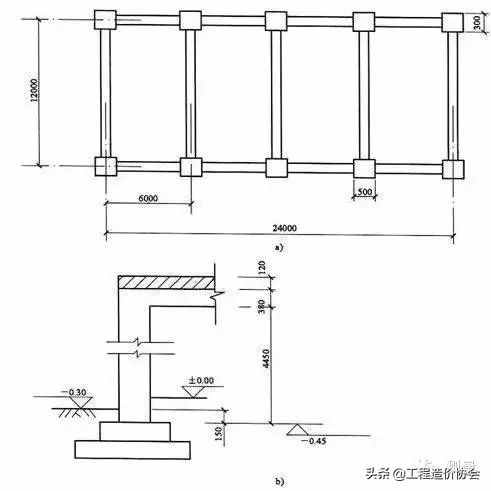

按图所示，计算柱脚手架及梁脚手架工程量及总工程量。
a）平面图 b）柱点击☞工程资料免费下载
【解】
(1)柱脚手架工程量：
每根柱的脚手架工程量=(柱断面周长+6m)×柱高
=[(0.5+0.3)×2+6](45+0.38+0.12)m2=274m2
10根柱的脚手架工程量=274×l0m2=254m2
工程人都在关注的公众号：造价实战知识讲堂点此处学习更多
(2)梁脚手架工程量：
每根梁的脚手架工程量=设计室内地坪(或楼板上表面)至梁底的高度×梁净长
6m开间粱脚手架工程量=(45+0.38-0.15)×(6-0.5)×8m2=2092m2
12m跨度梁脚手架工程量=68×(12-0.5)×5m2=261m2
(3)假设该高层住宅楼为12层，现浇钢混凝土框架柱、梁按双排脚手架计算，若施工组织设计采用钢管架，则总工程量：
(254+2092+261)m2×12=87804m2
综合基价：应执行4—8子目 28106元/100m2
综合基价合计=28106×87804/100=24706188元

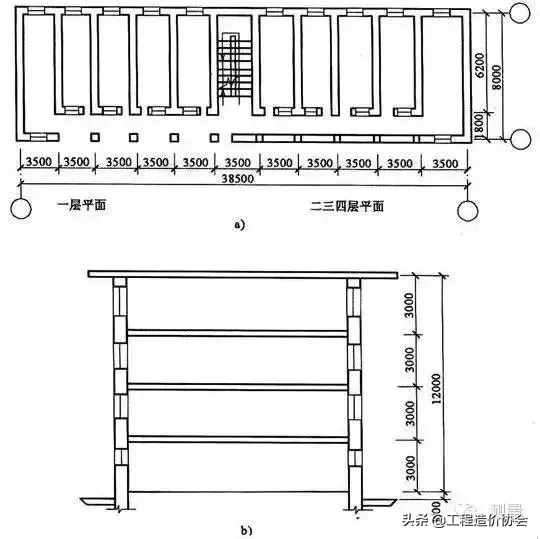

按图所示，计算外脚手架及里脚手架工程量及综合基价。
a）平面图b）剖面图
【解】点击☞工程资料免费下载
(1)外脚手架工程量：
[(35+0.24)×2+(8+0.24)×2]×(12+0.3)m2=10829m2
综合基价：应执行4-2子目 7197元/100m2
综合基价合计=7197×10829/100=784561元
(2)里脚手架工程量：
[(8-8-0.24)×10+(5-0.24)×8]×[(3-0.12)×3+3]=9932m2
综合基价：应执行4-20子目 1498元/100m2
综合基价合计=1498×9932/100=147834元

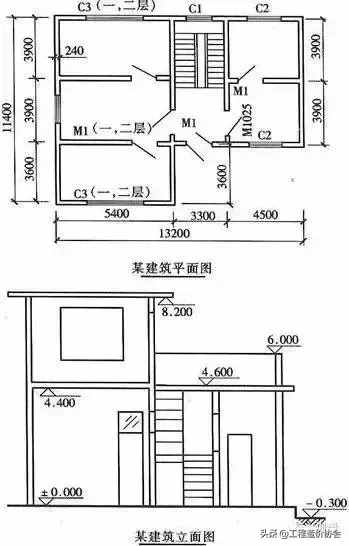

如图所示，求外墙脚手架工程量及综合基价。
【解】
外墙脚手架工程量={[12+14)×2+0.24×4]×(4+0.3)+(8×3+0.24)×6
+[(4+14)×2+0.24×4]×8)m2=4090m2
综合基价：应执行4-1子目 5279元/100m2
综合基价合计=5279×4090/100=213972元

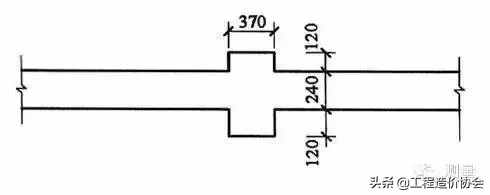

已知某砖砌围墙长120m，高0m，围墙厚度为240mm，围墙内外壁柱为370mm×120mm，如图所示，计算围墙脚手架工程量。
【解】
围墙脚手架工程量=120×0m2=240.00m2
综合基价：应执行4-1子目 5279元/100m2
综合基价合计=5279×240/100=126296元

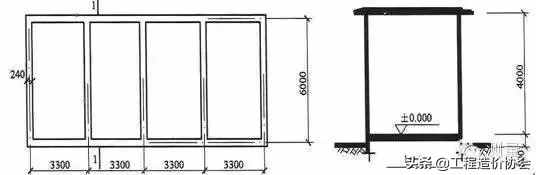

如图所示的单层建筑，计算其脚手架工程量及综合基价。
【解】
工程量=(3×4+0.24+6+0.24)×（4+0.5）=856m2
应执行4—1子目， 5279元／100m2
综合基价合计=527923×856/100=46525元

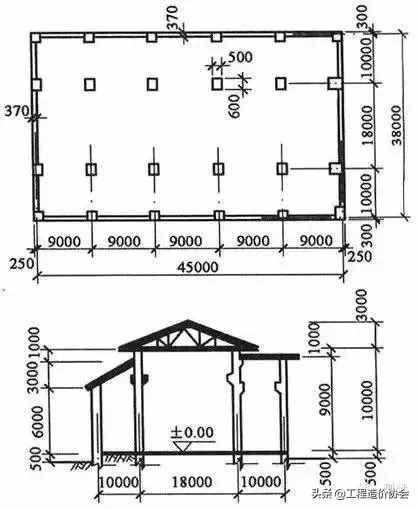

如图所示高低联跨的单层工业厂房，计算该建筑物的脚手架综合基价。
【解】
边跨坡屋面建筑面积F=45×(10+0.3-0.3)m2=4500m2
边跨平均高度h=(6+0.5+3÷2)m=8m，增加层(8—6)m=2m计2层点击☞工程资料免费下载
套定额4-1子目，综合基价：（6337+90.55×2）元/100m2=820.47元/100m2
定额直接费=455/100×820.47元=37314元
边跨平屋面建筑面积=4500 m2
高度=（0+0.5）m=5m，增加层（5—6）m=5m计3层
套定额(同上)，基价为（6337+90.55×3）元/100m2=9102元/100m2
定额直接费=4500÷100×9102元=41414元
中跨建筑面积=(40+0.5)×(18+0.6)m2=8430m2
平均高度=(10+3÷2+0.5)m=12m，增加层(12—6)m=6m计6层。
套定额(同上)，基价为：(6337+90.55×6)元／100m2=11867元／100m2
定额直接费=(8430÷100×11867)元=100094元
所以定额直接费合计：
(37314+41414+100094)元=178822元
边跨坡屋面建筑面积=45×（10+18+10+0.3×2）=17530m2
工程量=【45+（10+0.3）×2】×（6+0.5+3÷2）+【45+（10+0.3）×2】×（9+0.5）+18×（10+0.5）×2=15375m2
综合基价：应执行4-4子目 8480元/100m2
综合基价合计=8480×15375/100=1301611元

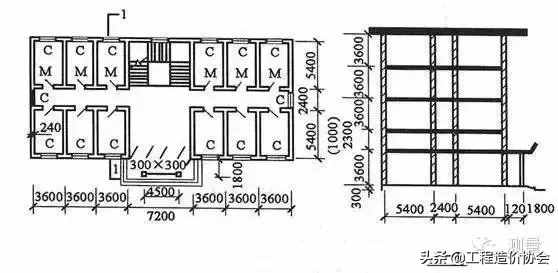

如图所示多层建筑，计算其综合脚手架综合基价。
【解】
此建筑物技术层层高3m，应计算建筑面积。
建筑面积=[(6×6+2+0.24)×(4×2+4+0.24)×5+(5+0.3)×83m
=1960.13m2
檐高为17m，综合基价：11091元/100m2
综合基价合计=1960.13÷i00×7061元=138868元
若该题中技术层层高改为8m，则不计算建筑面积，因而不计综合脚手架，但因8m>l.2m，故需将该技术层计算单项脚手架费用；若技术层改为0m，则不计脚手架部分的费用。
套定额9-10，但基价为567×2元／l00m2=1034元／l00m2点击☞工程资料免费下载
定额直接费=600÷100×567×2元=6404元
由于是多层建筑按照建筑规则，应分别计算：
多层工程量=[(6+2+0.24)+（4+4+4+0.24）×2] ×（6×4+3+0.3）
+（6×6+0.24）×6+（6+2+0.24）×（6×3+3）=86888m2
综合基价：应执行4—5子目 11091元/100m2
综合基价合计=11091×86888/100=963776元
单层工程量=[（8+0.12）×2+2]×6=3744m2
综合基价：应执行4—1子目 5279元/100m2
综合基价合计=5279×3744/100=20367元
