运算放大器（operational amplifier），简称：运放（op amp），是一种集成的放大器，它的特点是电压增益非常大（通常为几万以上），同时输入阻抗高、输出阻抗低，是一种比较理想的放大器。至于为什么要在它的名称前加上“运算”两字，是因为最初这个器件是用来做计算的用的。

现在我们一提到计算机，肯定是指数字计算机，但当年可不是这样。在上世纪40年代的时候，数字计算机的发展还刚刚起步，运算速度慢，价格昂贵，发展前景还不是很明朗。当年的很多计算工作都是靠模拟计算机来完成的，虽然模拟计算机的计算结果并不是很精确，但其结构简单，成本低廉，运算速度快，很多情况下还是可以一用的（稍后我们会介绍如何用运放来构成加减法电路、积分微分电路）。后来，人们渐渐发明了运放的很多其他用途，例如：微信号放大器、比较器、振荡器、有源滤波器等等。

理想运算放大器

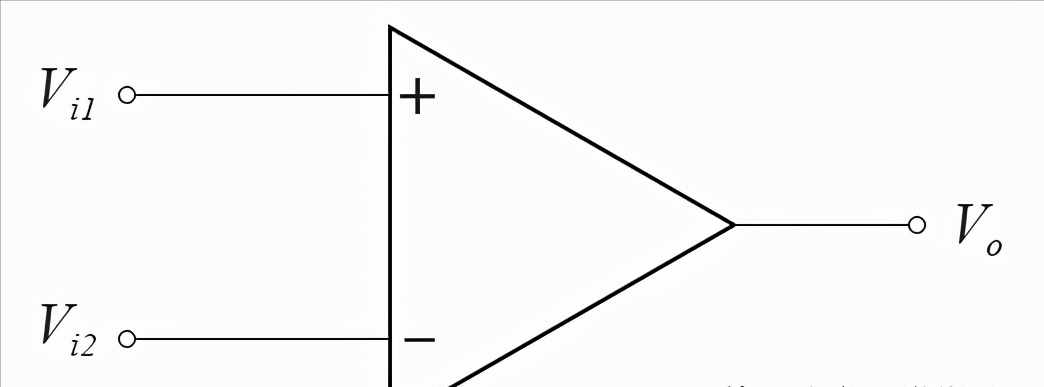

对于理想运放，我们对其做如下假设：开环电压增益为无穷大、输入阻抗为无穷大、输出阻抗为0。其模型符号如下图所示：

运算放大器概述

图8-001

对于vi1，其输入端带一个“+”号，我们称其为：同相输入端（noninverting input）。对于vi2，其输入端带一个“-”号，我们称其为：'反向输入端'（inverting input）。

理想运放有以下两个重要特点：

[1]输入电流为0；

[2]两个输入端的电压差永远为0。

第[1]点输入电流为0很好理解，因为我们将运放的输入阻抗视为无穷大了，所以近似于开路。但是第[2]点就有些魔幻了，对于一般的电路，只有在两个端子之间连一根电线让它们短路，才能保证这两个端子的电压差永远为0。但由于第[1]点的限制，理想运放的两个输入端子中没有任何电流流过，因此不是短路；但这两个端子的电压差又时刻保持为0，就好像隔空同步一样，因此有一个专门的名称描述这一现象，称为：虚短（virtual short）。虽然在实际中没有这种魔幻的器件，但由于现在我们仅仅是抽象一个理想化模型，因此我可以接受这样的假设。后面的各种理想运放电路的分析，都是基于理想运放这两个特点展开的。（说句题外话，如果你再往后学习了信号处理与分析的相关知识，你就会理解，虚短是由于运放内部深度负反馈的设计造成的必然结果。）

我们再来看输出，既然两个输入端的电压差为0，电压放大倍数又为无穷大，那输出电压到底是多少，0乘以无穷大是多少？这个就是理想运放的又一个魔幻点，由于0乘以无穷大可以为任意值，因此理想运放的输出也可以为任意值，具体会输出多少伏电压，完全由外电路的配置决定。

（顺便先提一下，在实际的运放器件中，输入电流不完全为0，而是有及其微小的电流流入运放；且两个输入端子之间的电压差也不完全为0，而是有很小的几个微伏的电压。正是这个几微伏的电压，乘以几万量级的电压增益后，才能得到一个几伏~十几伏的输出电压，并且，能够输出的最大电压受到运放器件供电电压VCC的限制。）

反相放大器

运放一个最基本的运用就是用来放大电压信号，虽说其开环电压增益为无穷大，但我们并不是要使输入信号放大无穷大倍。就像我们在前面介绍过的各种BJT与FET放大电路那样，我们要的是通过配置外围电路的电阻值，来得到我们想要的电压放大倍数。

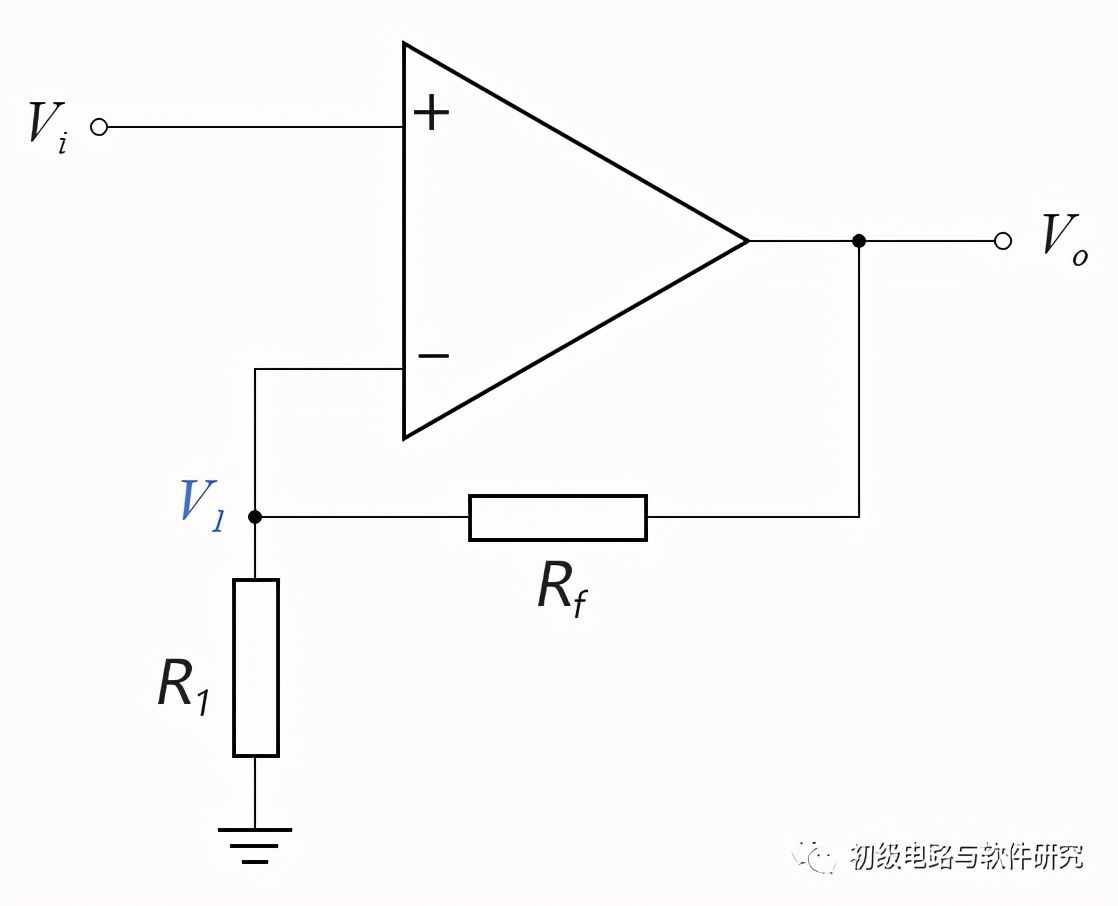

一个最简单的的使用运放的放大电路如下图所示（这里输入输出电压都用交流相量符号表示）：

运算放大器概述
