电风扇的电路图（典型电风扇电路的识图方法）
普通电风扇电路下面以图4-22所示电路为例，介绍普通电风扇电路的识图方法。

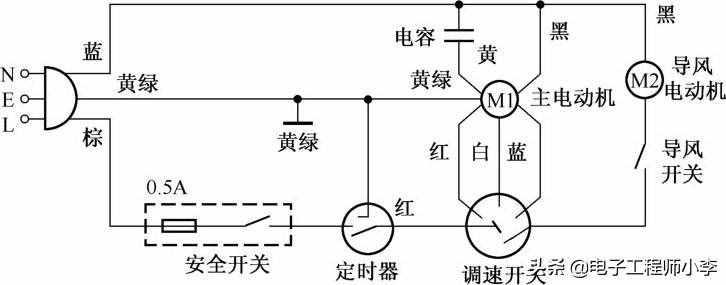

图4-22 导风机械控制式电风扇电路
主电动机电路
主电动机电路的核心元器件是主电动机 M运转电容、定时器，辅助元件是安全开关和调速开关。
(1)电动机供电电路
将电源插头插入220V插座，旋转定时器进行时间定时后，市电电压通过0.5A熔断器、安全开关、定时器、调速开关为电动机相应转速的绕组供电，电动机绕组在运转电容的配合下产生磁场，驱动转子旋转，带动扇叶转动。
(2)调速控制
调速是由调速开关和电动机共同完成的。若切换调速开关，分别接电动机的高、中、低速供电端子后，电动机就会以高速、中速、低速3种模式旋转，从而实现风速调整。
防跌倒保护
安全开关也叫防跌倒开关，当电风扇直立时，该开关的触点接通，电风扇可以工作;若电风扇跌倒，该开关的触点自动断开，切断供电回路，电风扇停止工作，避免了电风扇损坏，实现防跌倒保护。
导风电动机控制电路
导风电动机控制电路的核心元器件就是导风电动机和导风开关。按下导风开关后，市电电压为导风电动机M2供电，M2开始旋转，带动导风扇叶摆动，实现多方向送风的导风控制。
电脑控制型电风扇电路下面以图4-23所示电路为例，介绍电脑控制型电风扇电路的识图方法。该电风扇电路由电源电路、微处理器电路、电动机供电电路等构成。

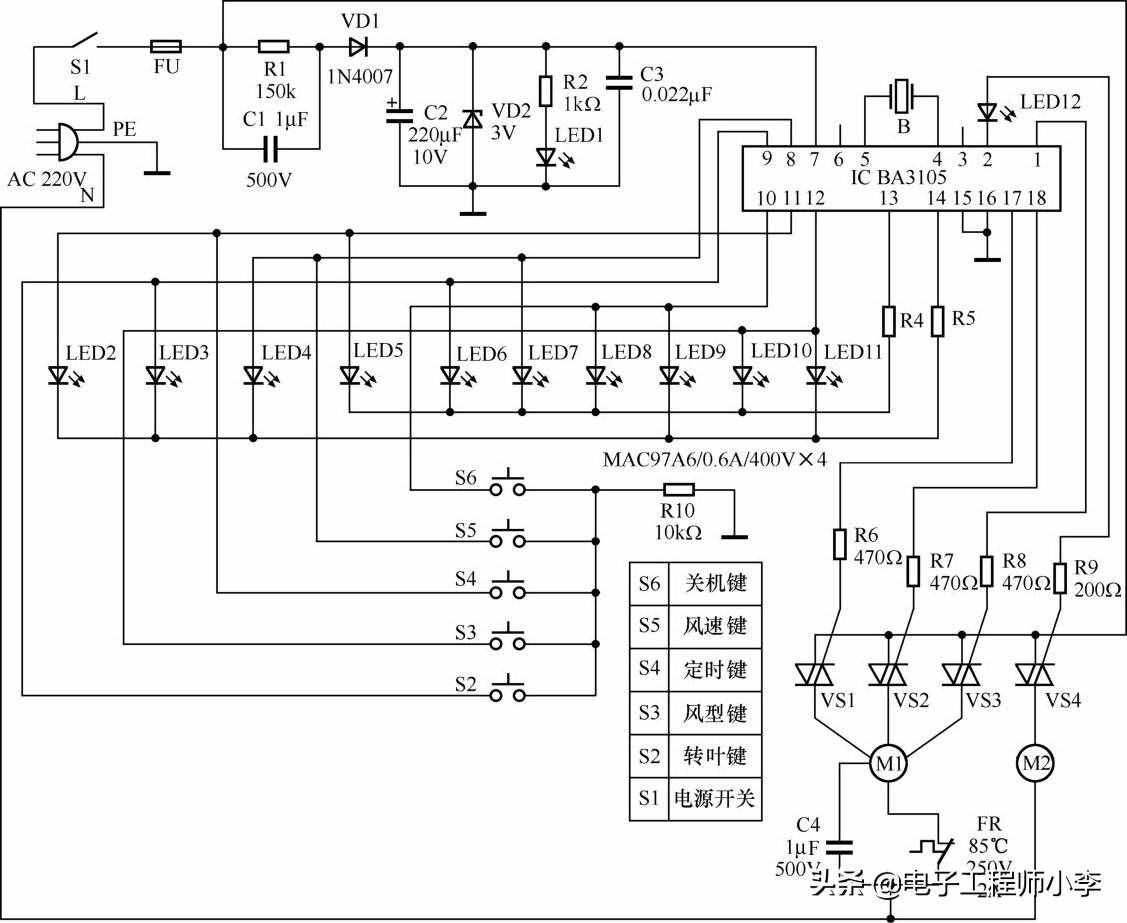

图4-23 长城KTY-30型转叶扇控制电路
电源电路
接通电源开关S1后，220V市电电压经熔断器FU进入电路板，一方面经双向晶闸管为电机M1和M2供电;另一方面经RC1降压，利用VD1半波整流，C2滤波、VD2稳压产生3V直流电压。该电压不仅通过R2限流使电源指示灯LED1发光，表明电风扇有市电电压输入，而且加到微处理器BA3105的⑦脚，为它供电。
微处理器电路
控制芯片BA3105得到供电后，它内部的振荡器与④、⑤脚外接的晶振B通过振荡产生32768Hz的时钟信号。该信号经分频后协调各部位的工作，并作为BA3105输出各种控制信号的基准脉冲源。
控制芯片 BA3105 的 12 脚为风型调整信号输入端。当按压面板上的风型键S3后，使BA3105的 12 脚输入风型控制信号，就可以改变电风扇的工作模式。依次按压S3键时，会控制电风扇轮流工作在正常风、自然风、睡眠风3种模式。同时，BA3105还会控制相应的风型指示灯发光，提醒用户该机工作的风型。
控制芯片BA3105的 11 脚为定时控制信号输入端。当按压面板上的定时键S4后，使BA3105的 11 脚输入定时控制信号，就可以设置定时的时间。每按压一次S4键，定时时间会递增30min。同时，BA3105还会控制相应的定时指示灯发光，提醒用户该机的定时时间。
提示
累计定时功能还受 16 脚电位的控制，只有 16 脚接地后，累计定时功能才有效。
转叶电机电路
该机转叶电机控制电路由控制芯片 BA310转叶电机 M2(采用的是同步电机)、转叶控制键S2和双向晶闸管VS4等构成。
按转叶控制键S2后，BA3105的⑨脚输入转叶控制信号，于是BA3105的②脚输出触发信号，该信号不仅使转叶指示灯 LED12 发光，表明该机的转叶电机开始工作，而且通过R9触发双向晶闸管VS4导通，为转叶电机M2供电，使转叶电机运转，实现大角度、多方向送风。
主电机风速调整电路
该机主电机风速调整电路由控制芯片BA310主电机M1(采用的是电容运行电机)和双向晶闸管VS1～VS3等构成。
按风速操作键S5后，BA3105的⑧脚输入风速调整信号，BA3105的①、 18 、 17 脚依次触发信号，使电机按弱、中、强风速循环运转，同时控制相应的指示灯发光，指示电机的当前风速。当BA3105的 17 、 18 脚没有触发信号输出，①脚输出触发信号时，双向晶闸管VSVS2截止，而①脚输出的触发信号通过R8触发双向晶闸管VS3导通，为主电机M1的低风速抽头供电，于是M1在运行电容C4的配合下低速运转。同理，若按S5键使BA3105的①、 18 脚没有触发信号输出，而 17 脚输出触发信号时VS1导通，为M1的高速抽头供电，于是M1在C4的配合下高速运转。而BA3105的①、 17 脚没有触发信号输出， 18 脚输出触发信号时VS2导通，M1会中速运转。
电机过热保护电路
主电机M1的供电回路串联了一只过热保护器FR。当M1运行电流正常时，FR为接通状态，M1正常工作。当M1因供电异常、运行电容C4异常等原因引起工作电流过大或工作温度升高，使M1的外壳温度达到85℃时，M1外壳上安装的FR过热熔断，切断M1的供电回路，M1停止工作，以免M1过热损坏。
