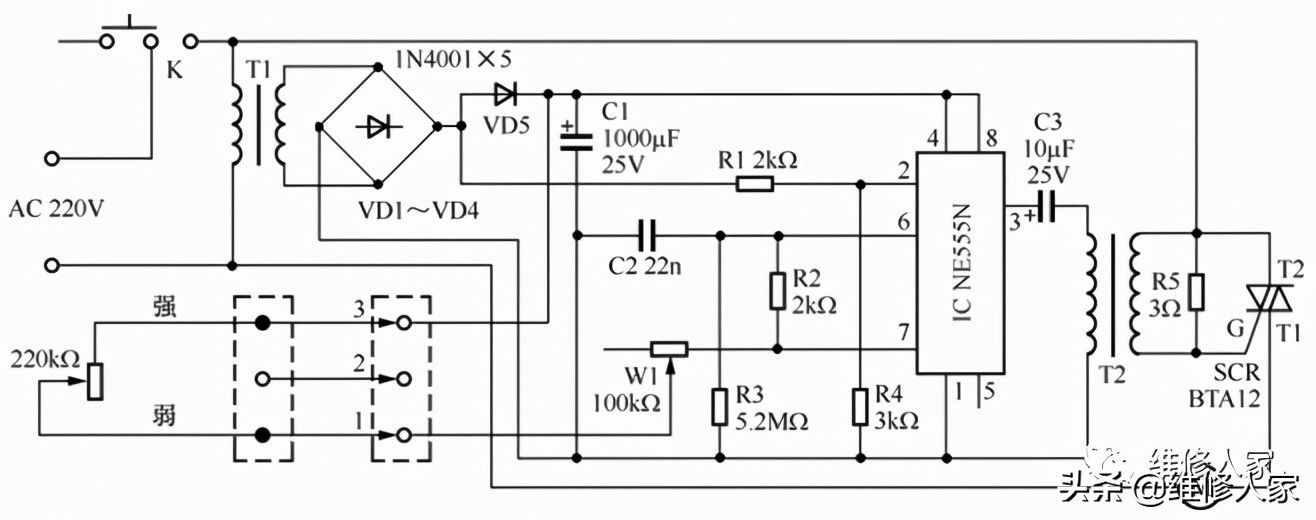

下面以富达 ZW90-36B 型真空吸尘器为例，介绍使用万用表检测吸尘器电路故障的方法与技巧。该电路由电机、双向晶闸管、时基芯片、电源电路、电位器等构成，如下图所示。
1．电源电路、市电过零检测电路
接通电源开关 K 后，220V 市电电压加到变压器 T1 的初级绕组上，利用它降压输出 10V左右的交流电压。该电压第一路通过 D1～D4 桥式整流，C1 滤波产生 12V 左右的直流电压Vcc，加到时基芯片 IC（NE555N）的⑧、④脚，不仅为它供电，而且为它的复位端提供高电平控制信号，使 IC 能够工作在触发状态；第二路通过双向晶闸管 SCR 为电机供电；第三路通过 RR4 分压限流，加到 IC 的②脚，确保 IC 的③脚输出市电过零触发信号，使 SCR 在市电过零处导通，以免它导通瞬间因功耗大损坏。
2．触发信号形成电路
当 IC 的②脚输入的市电过零信号不足 Vcc 的 1/3 时，IC 的③脚可以输出高电平触发电压，该电压通过 C3 和 T2 耦合，使双向晶闸管 SCR 导通，为电机 M 供电，开始吸尘。同时，C1 两端电压通过手柄内的转速调整电位器、可调电阻 W1 和 R2 对 C2 充电。C2 两端电压不足2/3Vcc 时，IC 的③脚仍输出触发信号，一旦 C2 两端电压达到 2/3Vcc 时，IC 的③脚输出低电平电压，SCR 过零截止，使电机停转。因此，通过调整手柄内的电位器，可改变 C2 的充电速度后，进而可改变 SCR 的导通程度。SCR 的输出电压与其导通程度成正比。当 SCR输出电压增大后，电机旋转速度加快，反之相反。这样，通过调整电位器就可以改变电机转速，也就调整了吸尘器的吸力大小。
3．常见故障检修
（1）电机不运转
该故障的主要原因：
1）电源开关 K 开路，
2）电源电路异常，
3）触发信号形成电路异常，
4）双向晶闸管 SCR 异常，
5）电机 M 的绕组开路。
确认市电正常后，拆开机壳，测电机两端有无供电，若有，检查电机；若没有，说明双向晶闸管 SCR 或其触发电路异常。此时，测 SCR 的 G 极有无触发信号输入，若有，检查 SCR；若没有，测滤波电容 C1 两端有无 12V 直流电压，若有，检查 CR电位器、W1 和 IC；若没有，说明电源电路异常。此时，测电源变压器 T1 的初级绕组有无 220V 市电输入，若没有，检查电源开关 K 及线路；若有，检查 TD1～DC1。
（2）电机转速过快
该故障的主要原因：
1）双向晶闸管 SCR 击穿，
2）电容 C2 的容量不足或开路，
3）电位器 RP 异常。
SCR 是否正常，用万用表电阻挡或通断测量挡在路测量就可以确认；怀疑 C2 异常时，可在电路板背面相应的位置并联一只相同的电容后，若恢复正常，则说明 C2 异常。若它们正常，则检查电位器。
（3）电机转速慢
该故障的主要原因：
1）市电电压低，
2）双向晶闸管 SCR 输出电压低。
首先，检测插座的市电电压是否不足，若是，待市电恢复正常或检修插座。确认市电正常后，测 C2 两端电压是否正常；若不正常，检查 R电位器是否阻值增大，C2 是否漏电；若 C2 两端电压正常，测 SCR 的 G 极输入的触发电压是否正常，若正常，检查 SCR；若不正常，更换 IC（NE555N）。
